Скандинавский подход к вентиляции

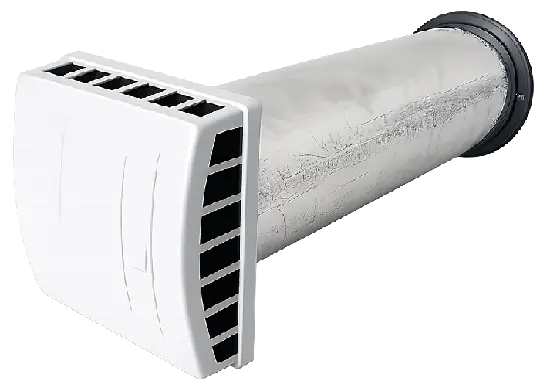

Приточные клапаны ilmaa
- свежий воздух с закрытыми окнами
Приточные
клапаны
ilmaa
Избавляют от духоты, «плачущих» окон, чёрной плесени и сквозняков
2 года Гарантия
на клапаны 2 года
до опта Опт и розница
для физ. и юр.лиц
по РФ Доставка
в любую точку РФ
в Москве Монтаж
по Москве и МО
Модели
ilmaa RD
- Для неотапливаемых помещений:
бытовок, складов, холодных гаражей - Технический дизайн
- до 50 м3/ч
- Минимальная
тепло-шумоизоляция - Минимальный воздухообмен
ilmaa QS
- Для квартир и частных домов:
спален, детских комнат, кабинетов
и домашних котельных - Интерьерный дизайн
- до 75 м3/ч
- Усиленная
тепло-шумоизоляция - Долговечность и эстетика
6 400 ₽
* При заказе до конца месяца
ilmaa Q
- Для технических помещений:
мастерских, подсобок, тёплых гаражей - Технический дизайн
- до 65 м3/ч
- Стандартная
тепло-шумоизоляция - Минимальный воздухообмен
ilmaa QS – лучший выбор для помещений с постоянным пребыванием людей (повышенный комфорт)
ilmaa Q – стандартное решение для технических объектов (базовый воздухообмен)
ilmaa RD – решение для неотапливаемых объектов (для временного использования)
Можно заказать
Полный комплект, выезд инженера или монтажа «под ключ» без пыли и грязи
Полный комплект
Всё необходимое для самостоятельного монтажа в одном наборе. Ничего докупать не нужно.
- Выбранный оголовок ilmaa
- Наружная решетка от дождя и птиц
- Комплект крепежа и уплотнителей
- Утепленный воздуховод под толщину стены:
500 мм +1100 ₽
700 мм +1400 ₽
1000 мм +1700 ₽
Лишний воздуховод можно легко и самостоятельно обрезать заподлицо со стеной
Выезд инженера
Определяем оптимальное решение с учетом особенностей вашего объекта.
- Подбор точек установки
- Замер толщины стен
- Проверка эффективности вытяжки
- Консультация на объекте
Вычтем эту сумму из сметы при заключении договора на монтаж
Монтаж «Под ключ»
Чистовая установка профессиональным оборудованием за 1.5 часа.
- Полный комплект оборудования ilmaa
- Алмазное бурение (без пыли и грязи)
- Профессиональная герметизация
- Расширенная гарантия на работы
Точная стоимость монтажа рассчитывается индивидуально и зависит от стадии объекта (ремонт или чистовая отделка), количества установок на одном объекте, толщины и материала стен, высоты установки клапана, способа бурения и других факторов
Персональный менеджер
Поможет оформить заказ, рассчитать стоимость монтажа и доставки, подобрать оптимальную комплектацию, согласовать персональную скидку и ответить на технические вопросы

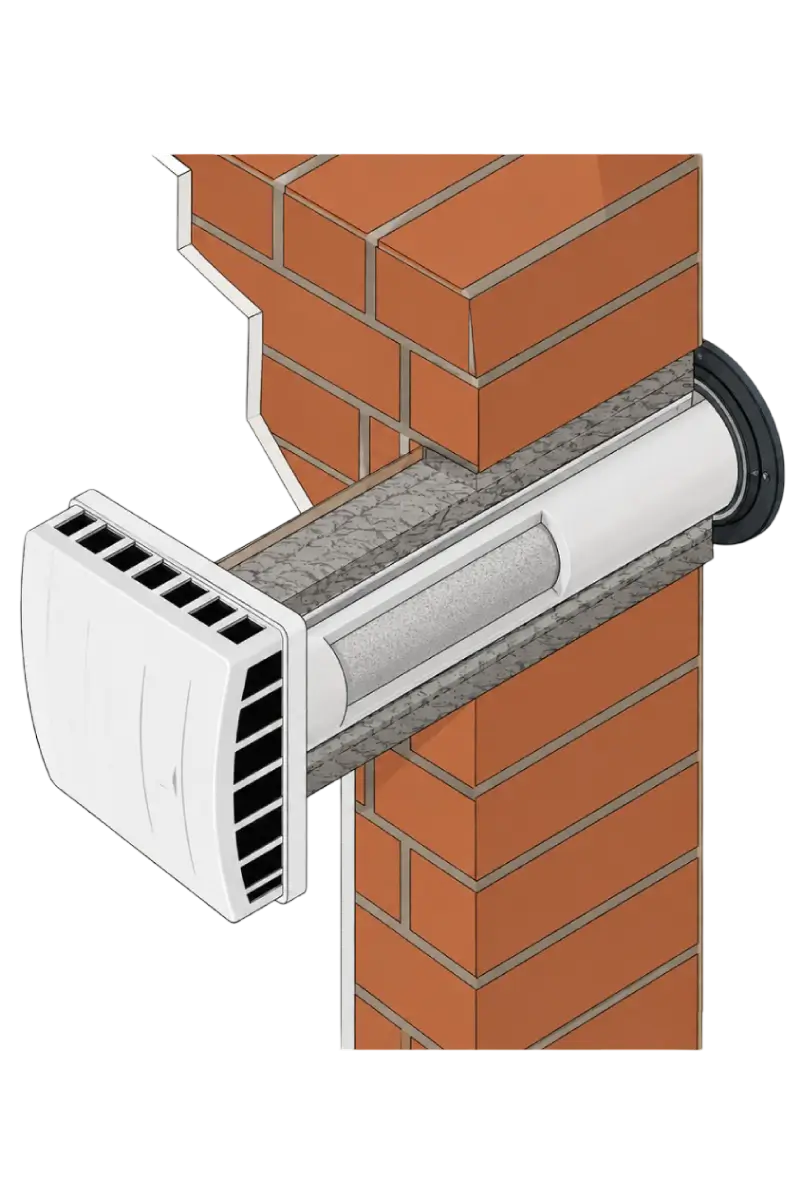

Общий принцип работы клапана
Он обеспечивает контролируемый приток наружного воздуха в помещение через отверстие в стене
Специальная заслонка позволяет изменять интенсивность воздушного потока или полностью перекрывать канал при необходимости
Устройство задерживает пыль и насекомых, а также снижает уровень уличного шума, особенно в оживлённых районах
Воздух поступает через клапан за счёт разрежения, создаваемого вытяжкой в туалете, ванной, на кухне и т. д.
Принцип работы у всех един.
Но условия эксплуатации разные
Требования к спальне, детской, котельной или холодному гаражу кардинально отличаются. Модели ilmaa варьируются по степени тепло- и шумоизоляции, точности фильтрации и объёму подаваемого воздуха. Кроме того, они отличаются эргономикой — насколько легко отрегулировать поток и обслужить фильтр, — а также внешним видом: от строгих технических форм до интерьерных решений, с возможностью покраски в цвет стен.

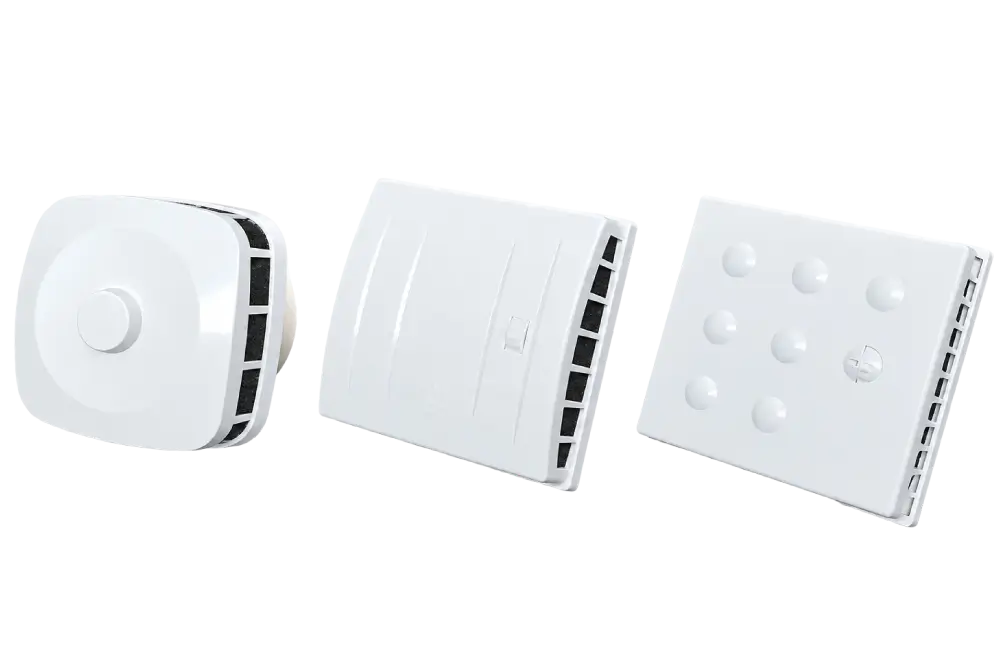

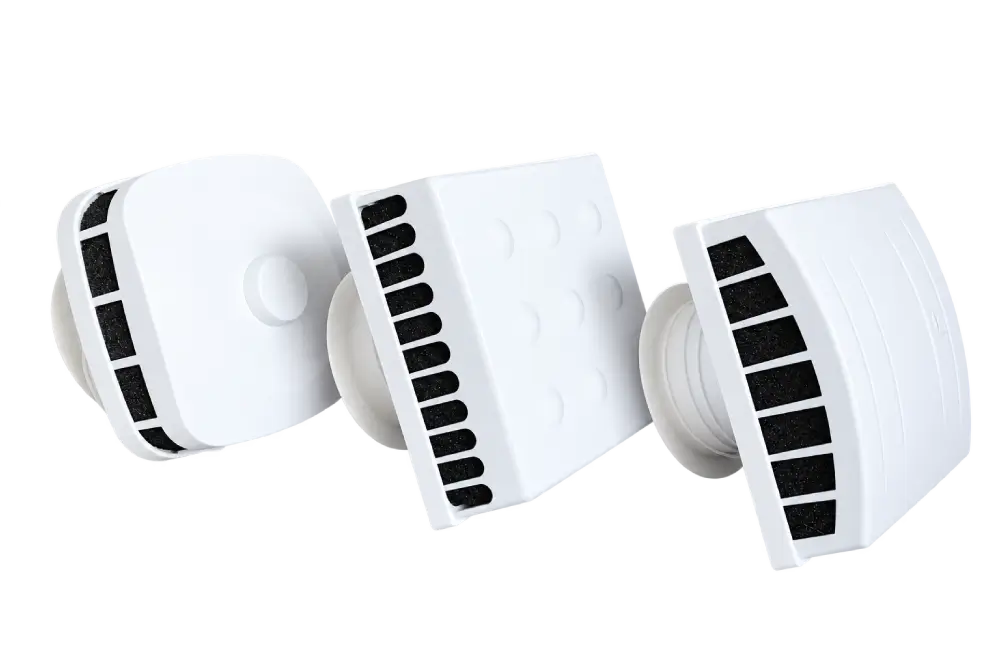

Ключевые отличия моделей
Разберём конструкцию каждого приточного клапана ilmaa, механизмов регулировки, класса фильтрации и других особенностей
Каждый клапан разработан под
свои условия эксплуатации
Сравнение трёх моделей поможет подобрать оптимальное решение для конкретного объекта
ilmaa RD
|
ilmaa QS
|
ilmaa Q
|
|---|---|---|
| Технический дизайн Rounded |
Интерьерный дизайн Quadro S с покраской в цвет RAL |
Технический дизайн Quadro |
| Расход воздуха до 50 м3/ч |
Расход воздуха до 75 м3/ч для двух человек в комнате |
Расход воздуха до 65 м3/ч |
| Минимальная теплоизоляция |
Усиленная теплоизоляция от сильных морозов |
Стандартная теплоизоляция |
| Минимальная шумоизоляция |
Усиленная шумоизоляция от оживленной трассы |
Стандартная шумоизоляция |
| Регулирующий узел стандартный «лепестковый» |
Регулирующий узел повышенной надежности «одностворчатый» |
Регулирующий узел повышенной надежности «одностворчатый» |
| Класс фильтрации EU3 / G3 80% < Ec < 90% |
Класс фильтрации EU4 / G4 90% < Ec < 95% |
Класс фильтрации EU4 / G4 90% < Ec < 95% |
| Регулировка через колпачок с делениями на корпусе или веревкой |
Регулировка через барашек с делениями на корпусе или веревкой |
Регулировка через барашек с делениями на корпусе или веревкой |
Что важно учитывать при выборе клапана?
Некоторые конструктивные особенности напрямую влияют на производительность, комфорт и долговечность клапана

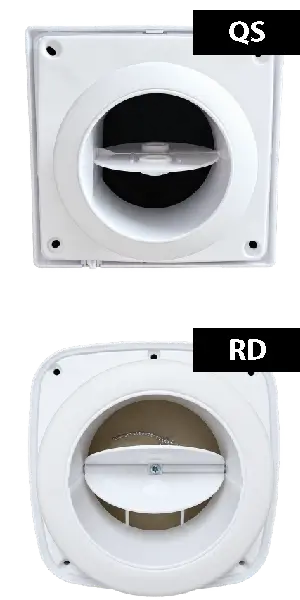

Регулирующий узел
Это один из ключевых элементов клапана. От его конструкции во многом зависят надежность и удобство эксплуатации. В Q и QS используется усиленный одностворчатый узел.

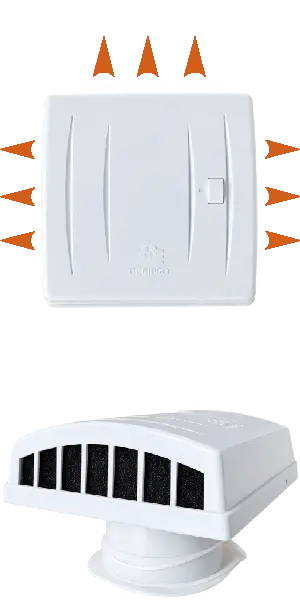

Направление воздуха
В Q и QS воздух направляется вверх и по краям оголовка. В зимний период он успевает смешаться с теплым воздухом от отопительных приборов, поэтому приток получается более комфортным и снижает вероятность возникновения сквозняков.

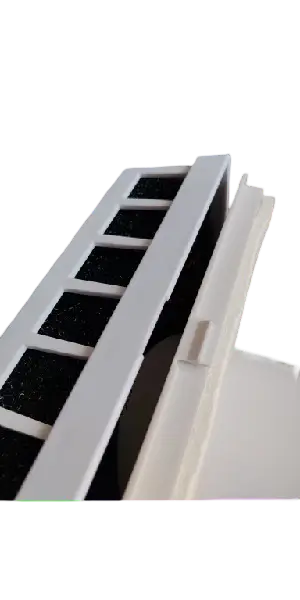

Фильтрация и обслуживание
Фильтры EU3/EU4 задерживают основную часть крупной пыли, насекомых и других загрязнений из уличного воздуха. При этом важна не только степень фильтрации, но и площадь фильтрующего материала:
Тепло- и шумоизоляция
QS дополнительно оснащен усиленной теплоизоляцией для эксплуатации в условиях сильных морозов и усиленной шумоизоляцией — это особенно актуально для квартир и домов рядом с оживленными дорогами.
Техническое описание моделей
Познакомимся поближе с каждой моделью приточного клапана ilmaa по отдельности

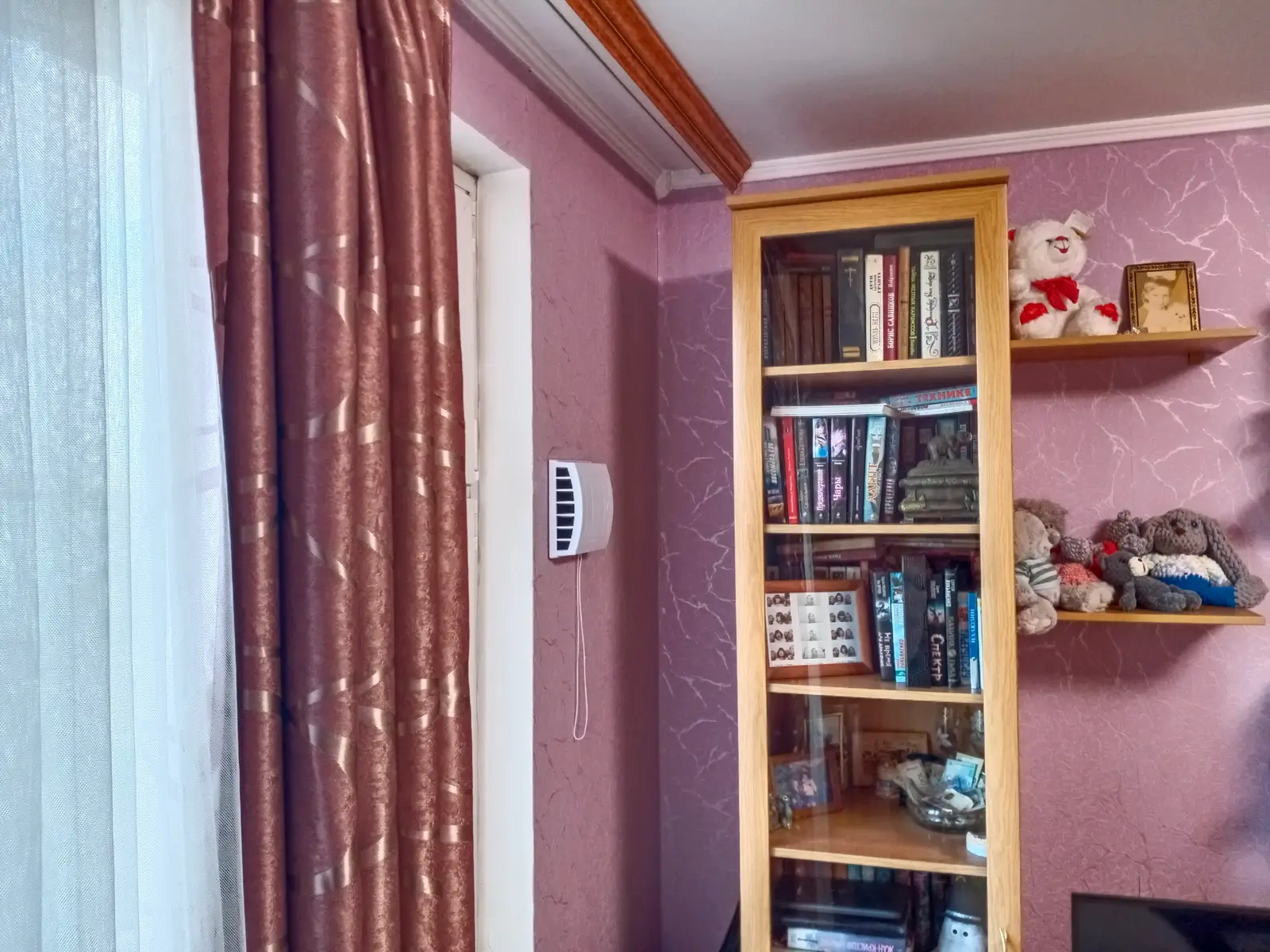

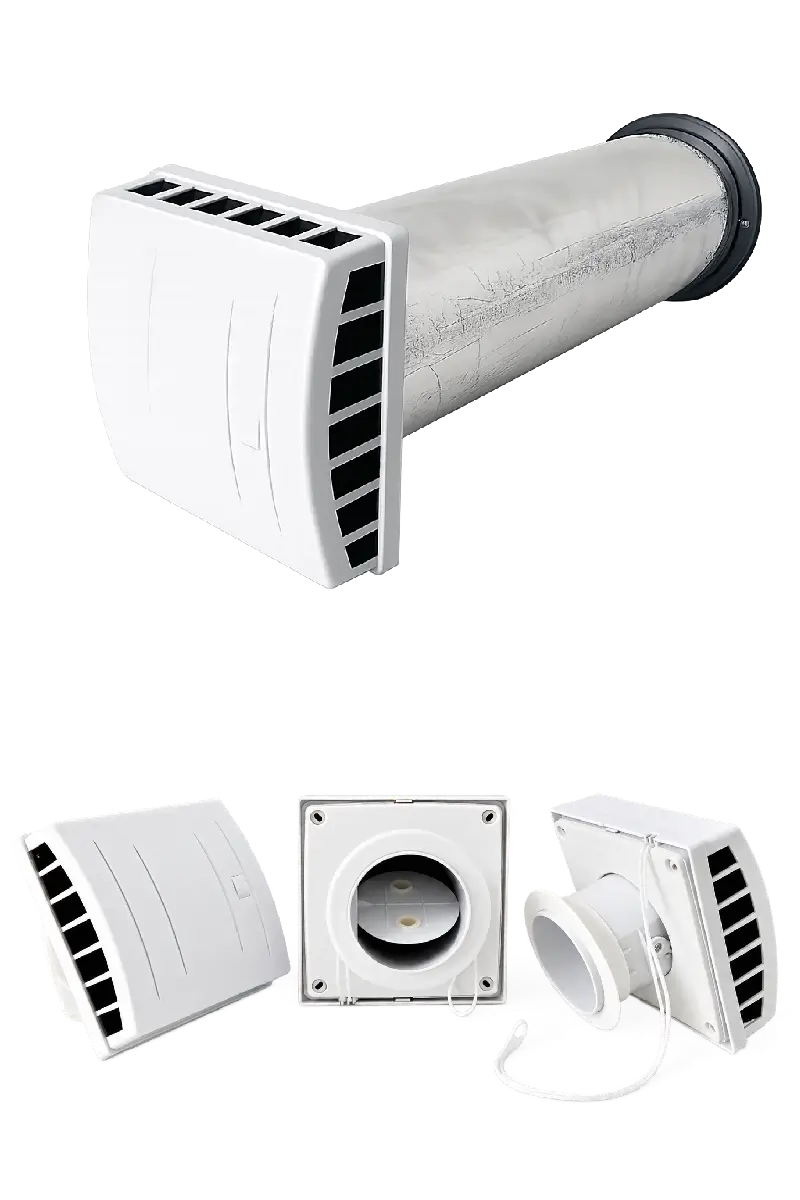

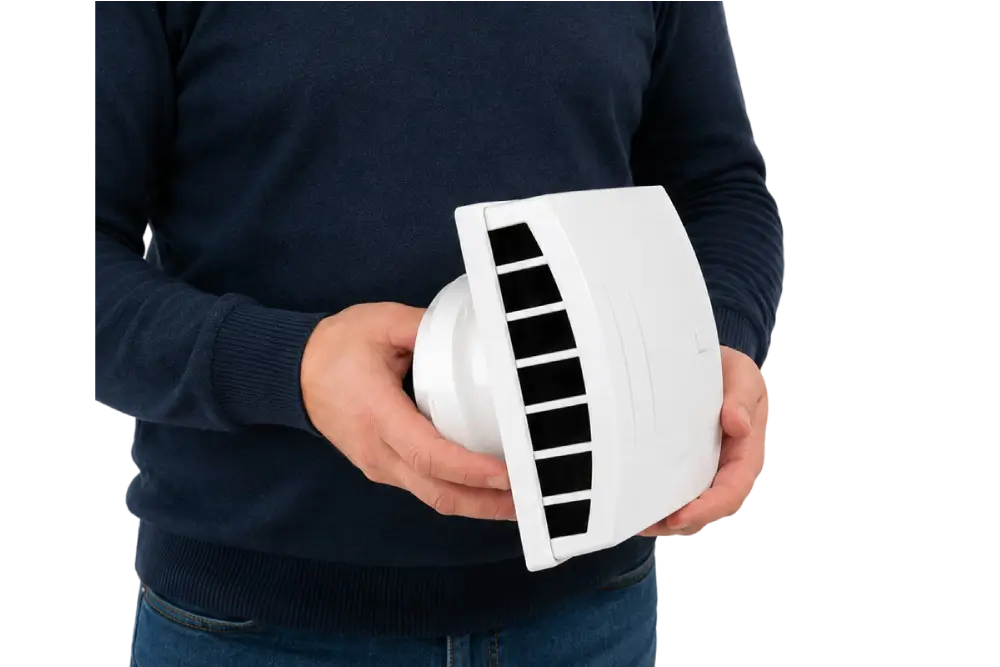

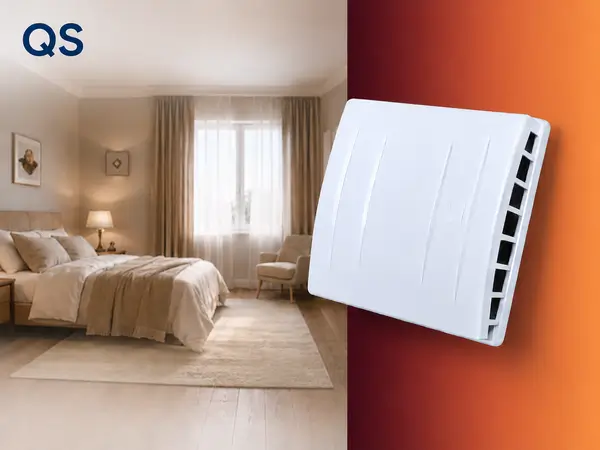

ilmaa серия QS
QS — для квартир и частных домов, когда важны комфортный приток без сквозняков, высокая производительность, тепло- и шумоизоляция и удобное обслуживание. Это наиболее универсальная модель линейки
Высокая производительность
Объём подаваемого воздуха — до 75 м³/ч, чего достаточно для одновременного нахождения в помещении 2–3 человек
Плавная регулировка потока воздуха от 0 до 100%
Регулирующая заслонка не люфтит, не скрипит, не уменьшает полезное сечение и отличается высокой надёжностью
Экологически чистый ABS-пластик премиум-качества
Ударопрочный, нетоксичный и долговечный материал, устойчивый к мелким царапинам и механическим воздействиям
Выдув вверх и по бокам (не вниз)
Критически важный параметр, предотвращающий образование сквозняков, а также позволяющий размещать устройство за шторой
Лёгкость в обслуживании
Облегчённый механизм снятия крышки для обслуживания и замены фильтров — одной рукой, без отвертки (Click-Clack)

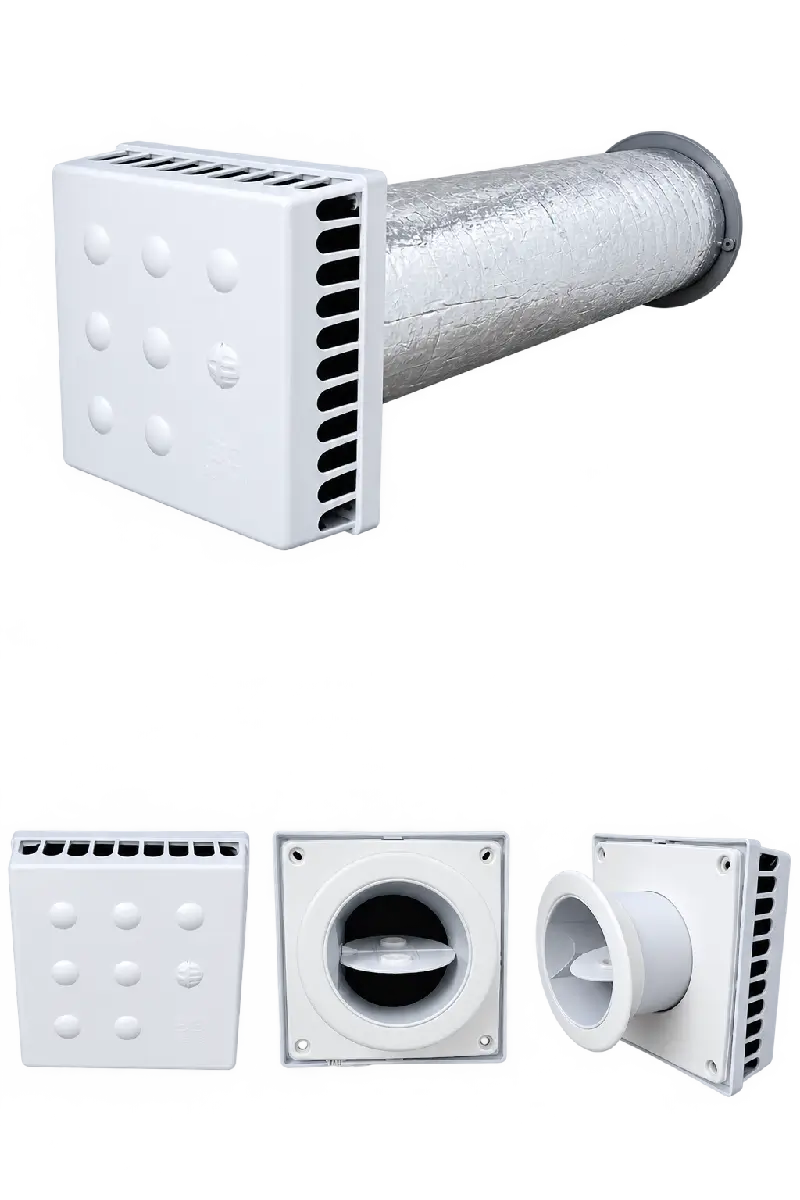

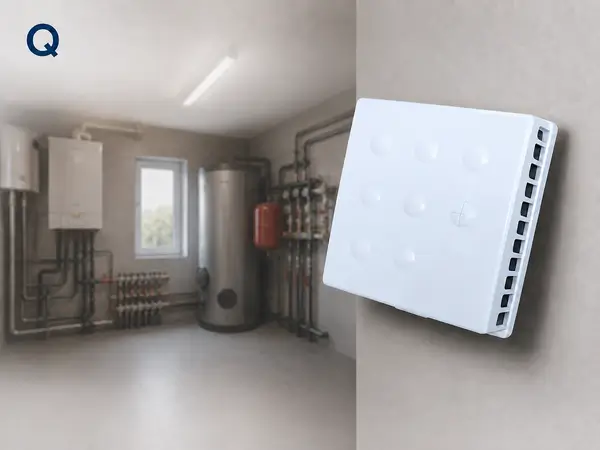

ilmaa серия Q
Q — для теплых технических помещений, где требуется производительный и надежный клапан с современным оголовком.
Расход воздуха до 65 м³/ч
Обеспечивает необходимый объём приточного воздуха для поддержания требуемого воздухообмена в техническом помещении
Регулировка потока на корпусе и верёвкой
Предусмотрено механическое изменение положения регулирующего элемента непосредственно на корпусе или с помощью выносного шнура
Доп. проклейка изоляцией стороны примыкания к стене
Дополнительный изоляционный слой по периметру зоны примыкания снижает теплопередачу через узел установки и вероятность образования конденсата
Размер Ш×В×Г 185×185×66 мм
Компактные габариты корпуса позволяют устанавливать устройство в ограниченном монтажном пространстве
Материал корпуса — экологичный ABS-пластик
Корпус выполнен из ударопрочного ABS-пластика, устойчивого к механическим воздействиям и сохраняющего эксплуатационные свойства при длительном использовании

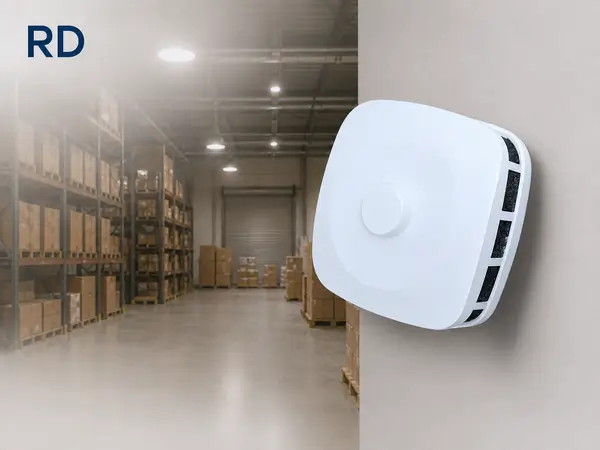

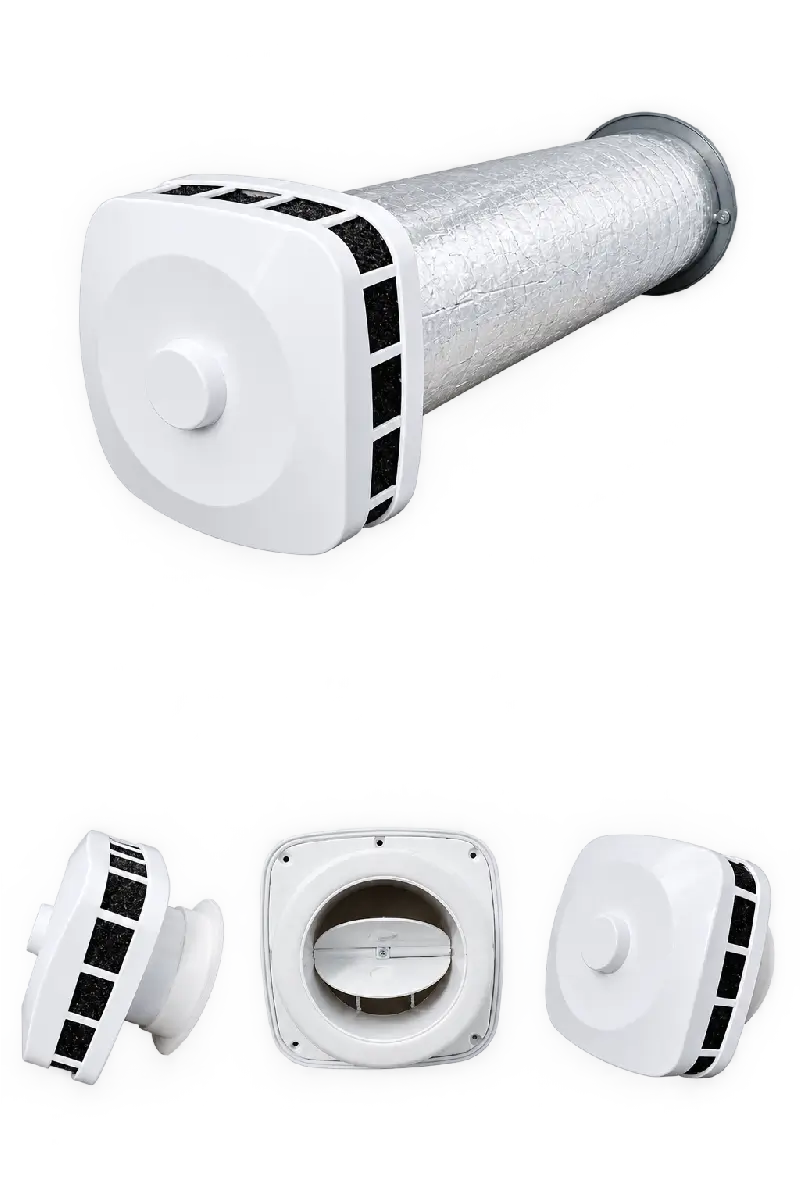

ilmaa серия RD
RD — для холодных и неотапливаемых технических помещений, где требования к комфорту притока ниже.
Расход воздуха до 50 м³/ч
Более низкая производительность, рассчитана на меньший объём требуемого воздухообмена
Регулирующий узел лепестковый
Поток регулируется лепестковым механизмом, изменяющим проходное сечение воздушного канала
Стандартная теплоизоляция
Базовый изоляционный слой предназначен для снижения теплопередачи через корпус и монтажный узел

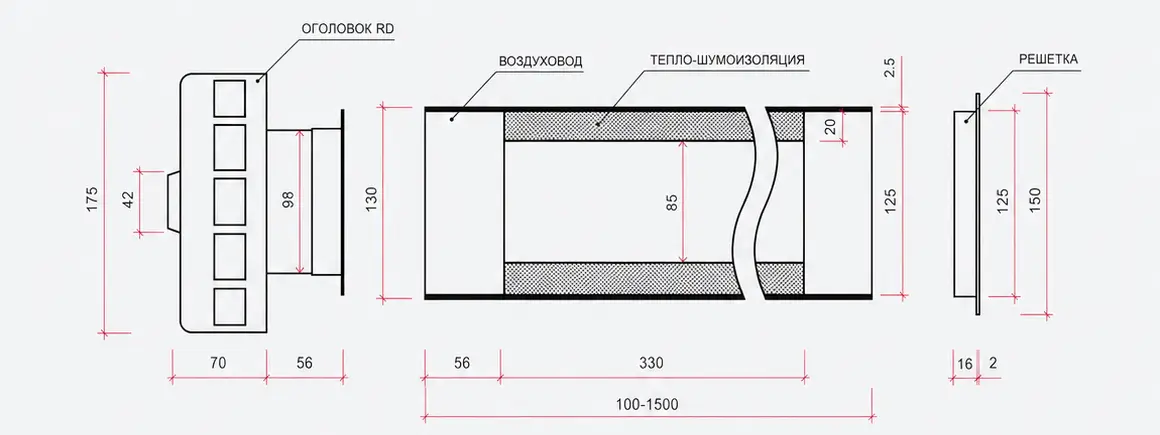

Размер Ш×В×Г 175×175×70 мм
Габариты корпуса определяют требования к посадочному месту и монтажному проёму
Выдув во все стороны
Воздушный поток распределяется по всему периметру выходной зоны без фиксированного направления подачи
Характеристики
ilmaa QS
|
ilmaa Q
|
ilmaa RD
|
|
|---|---|---|---|
| 01. Дизайн оголовка | Квадратный S (Quadro S) |
Квадратный (Quadro) |
Скругленный (Rounded) |
| 02. Цена оголовка | 6 400 ₽ | 5 400 ₽ | 3 400 ₽ |
| 03. Расход воздуха, м3/час | до 75 | до 65 | до 50 |
| 04. Материал оголовка | ABS-пластик | ABS-пластик | ABS-пластик |
| 05. Размер ШхВхГ, мм | 185 x 185 x 66 | 185 x 185 x 66 | 175 x 175 x 70 |
| 06. Регулирующий узел | Одностворчатый | Одностворчатый | Лепестковый |
| 07. t эксплуатации, °C | -30 до +40 | -25 до +40 | -20 до +35 |
| 08. Особенность фильтра | Многоразовый (моющийся) |
Многоразовый (моющийся) |
Многоразовый (моющийся) |
| 09. Электропотребление, кВт | 0 | 0 | 0 |
| 10. Регулировка воздуха | 0 - 100% | 0 - 100% | 0 - 100% |
Преимущества клапанов
По сравнению с другими вентиляционными системами
Доступная цена
Клапаны значительно доступнее других вентиляционных систем — как по стоимости оборудования, так и по затратам на монтаж, при сопоставимой эффективности
Компактные размеры
Клапан занимает минимум места и легко вписывается в любой интерьер. Его можно разместить даже за шторами или покрасить в цвет стен
0 ₽ затрат на электроэнергию
Механические клапаны не требуют подключения к электросети и не потребляют электроэнергию — никаких дополнительных расходов на эксплуатацию
0 ₽ затрат на замену фильтров
Каждый клапан укомплектован моющимся фильтром многоразового использования — его не нужно регулярно покупать и менять
Без опускания потолков
Воздуховод проходит внутри стены, поэтому не требуется прокладывать его по потолку

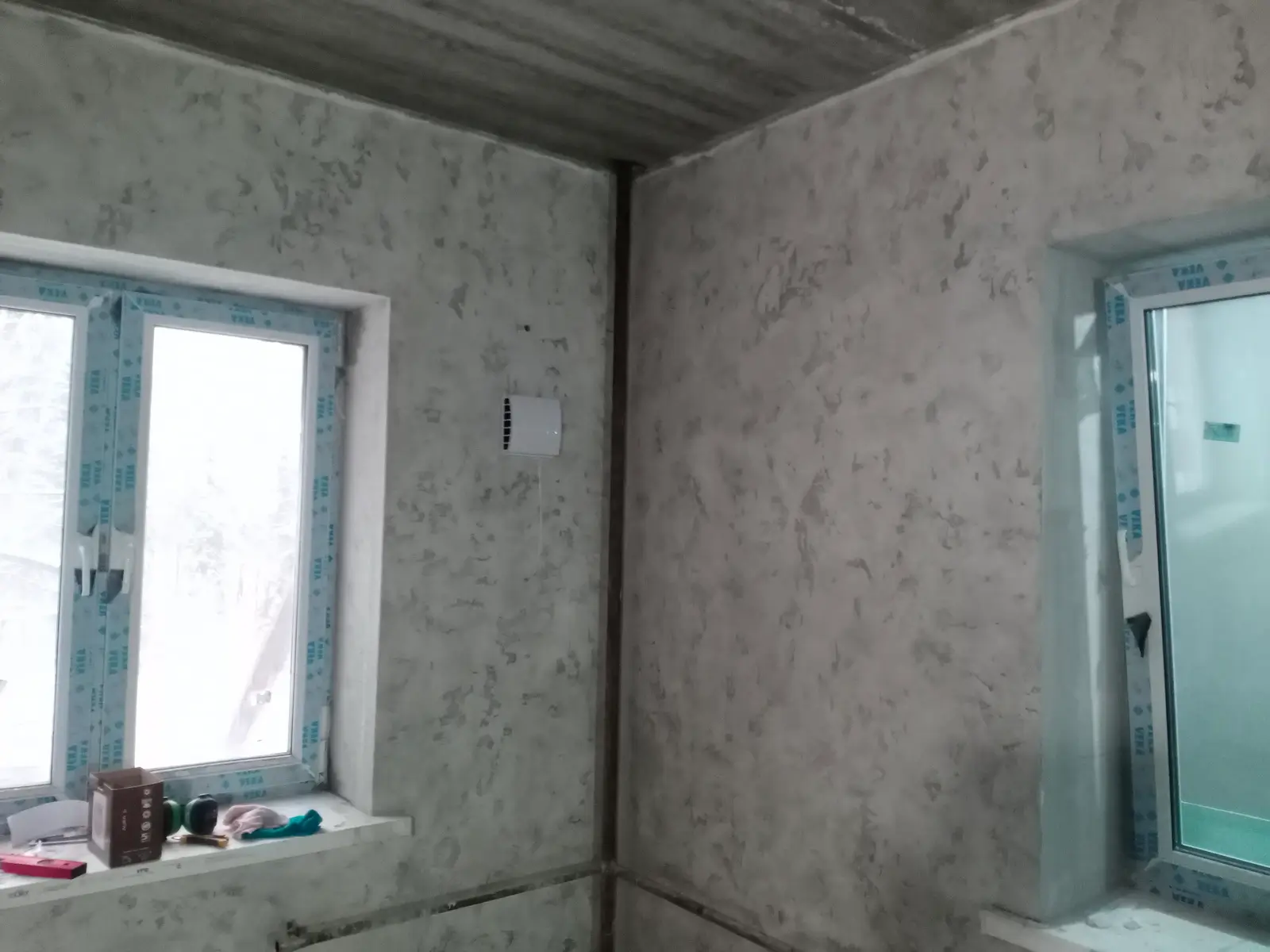

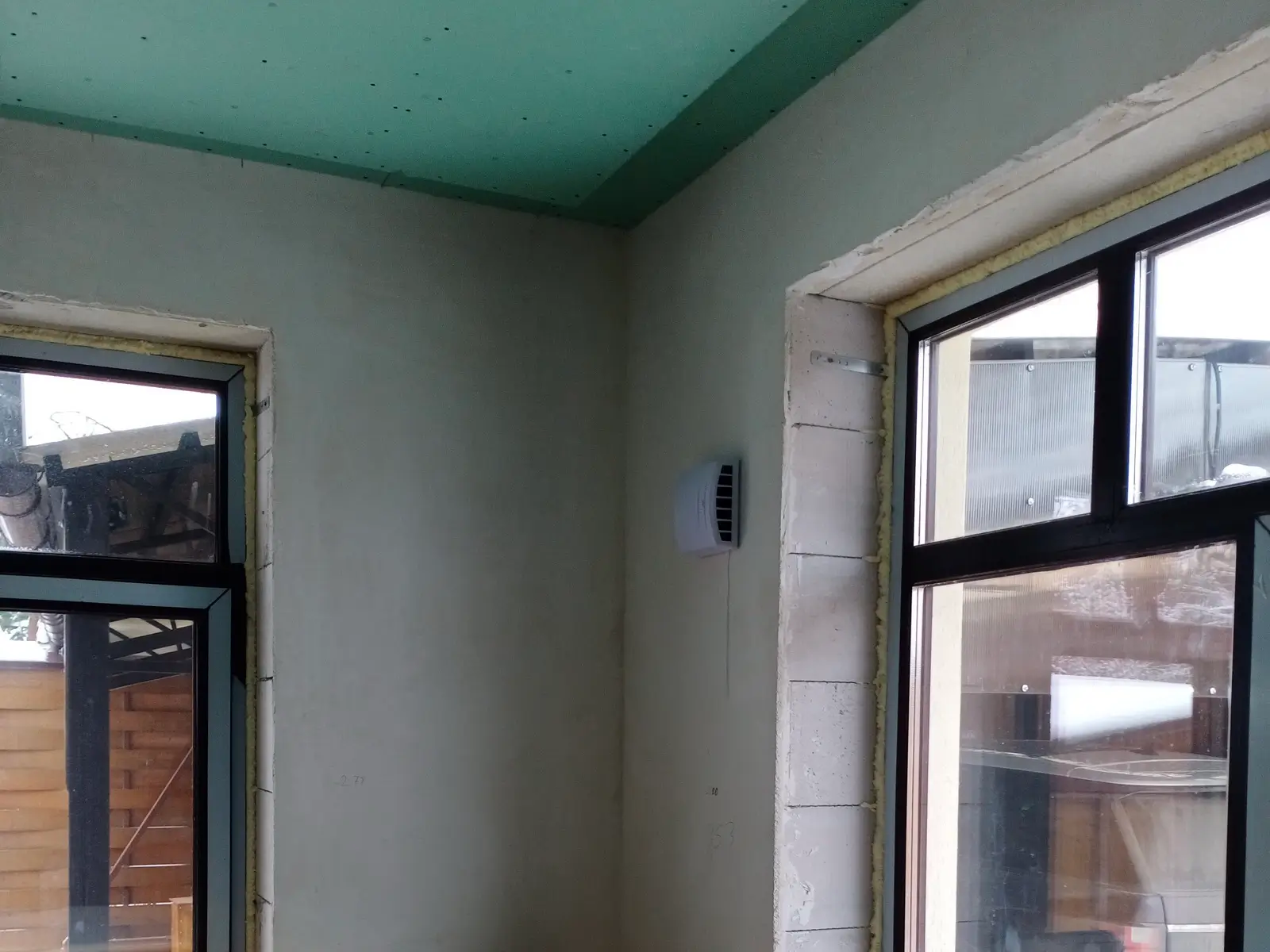

Монтаж на чистовую
Клапан можно установить как на стадии ремонта, так и после его завершения — без масштабных ремонтных работ

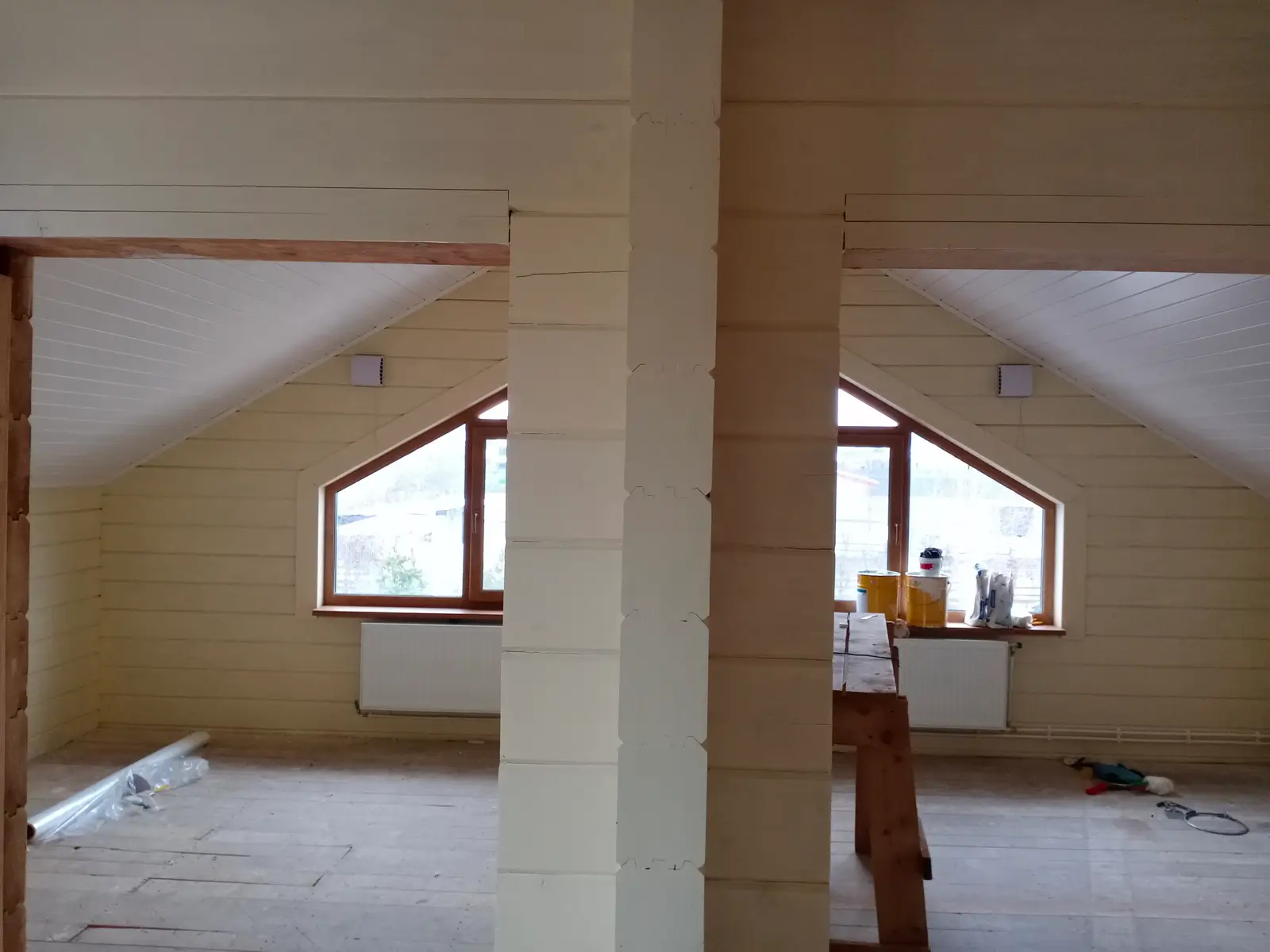

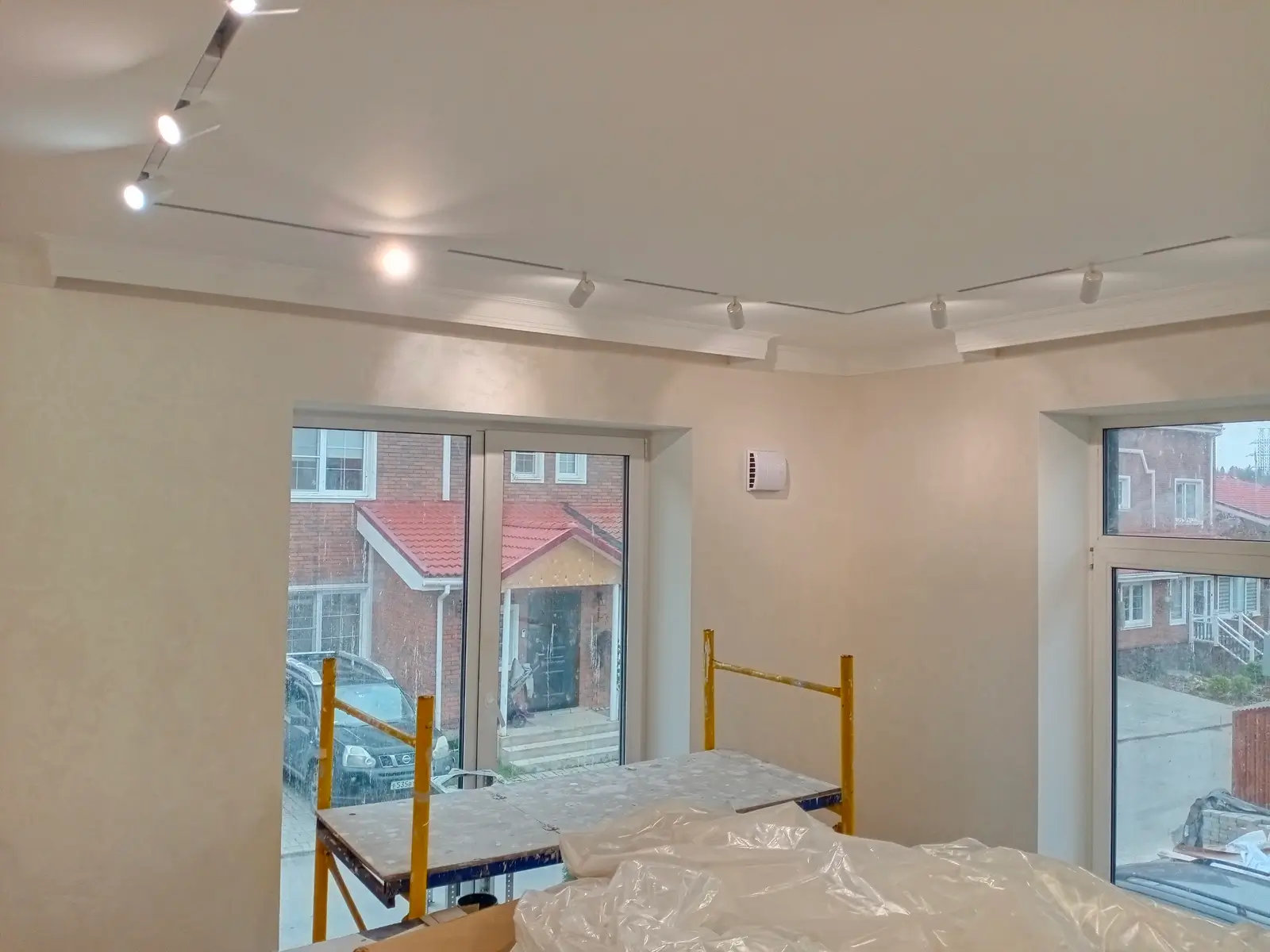

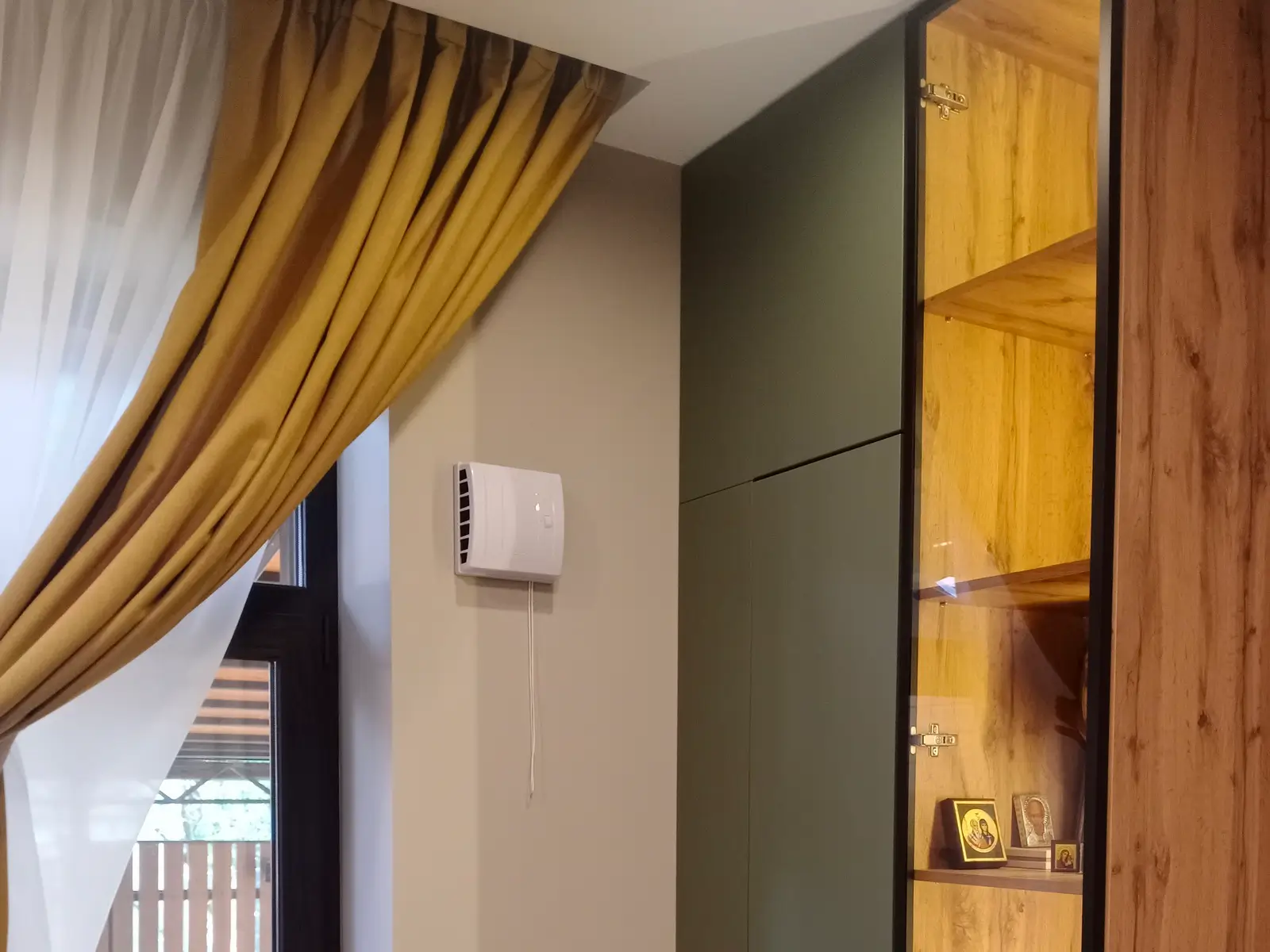

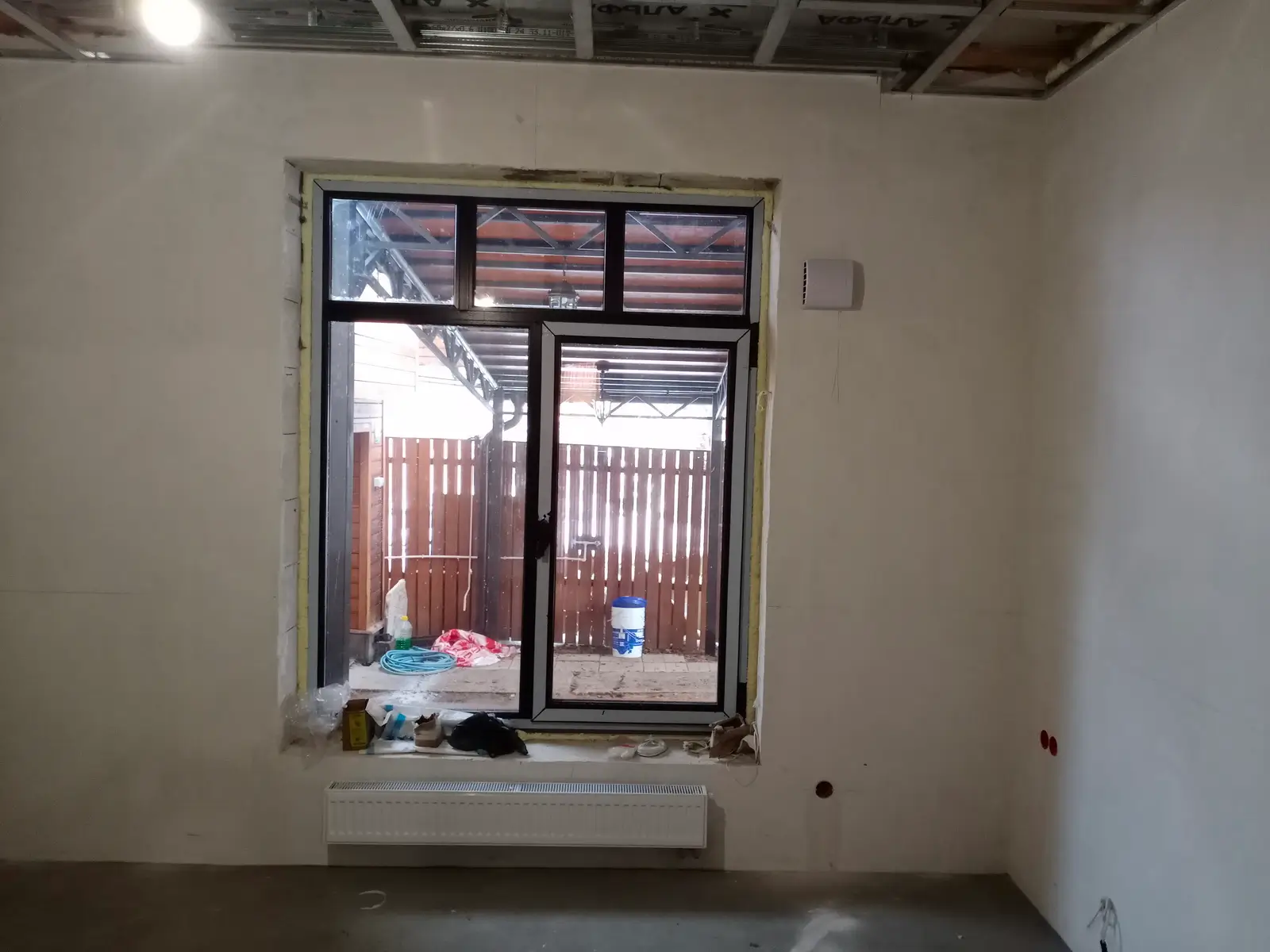

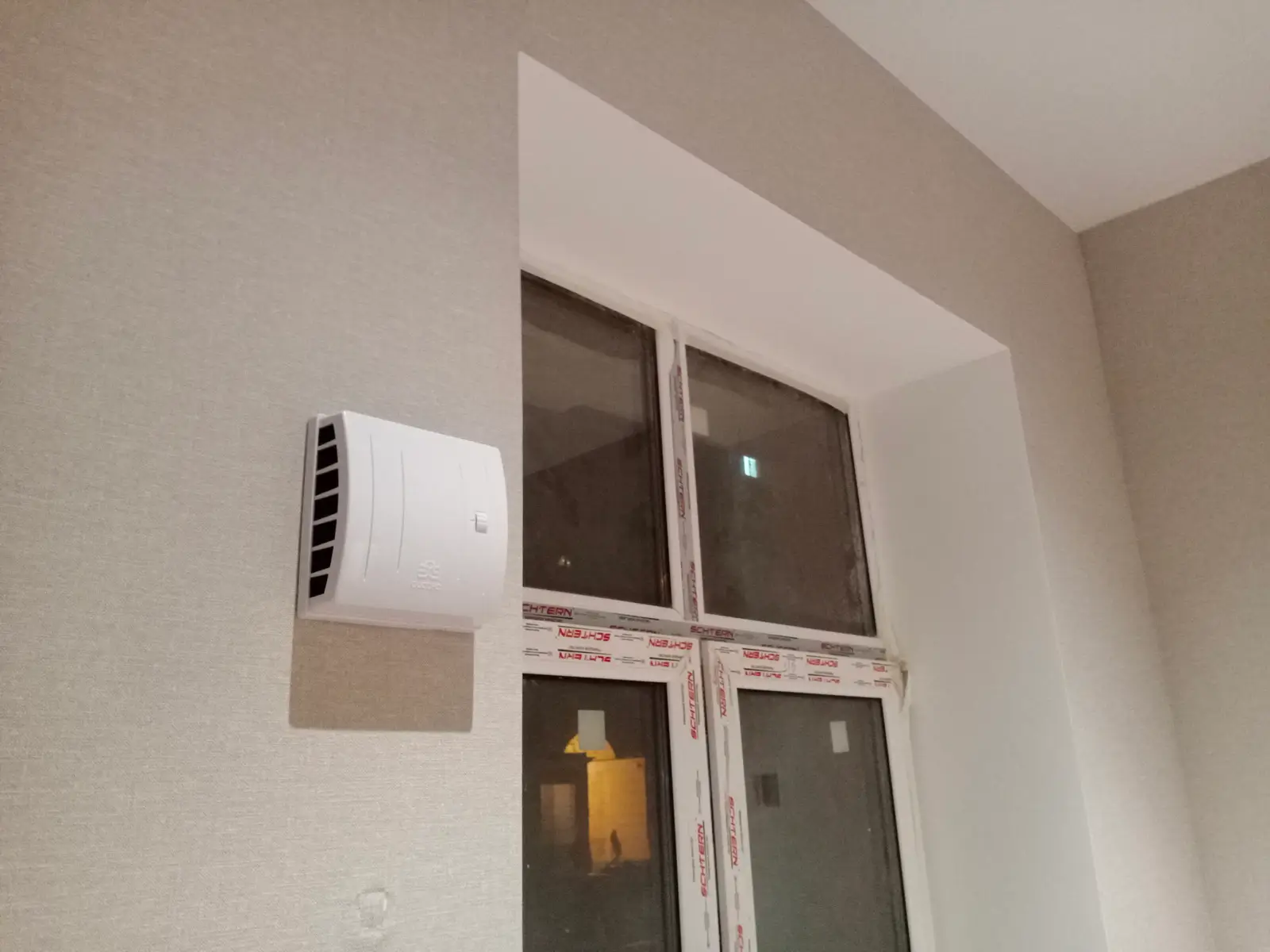

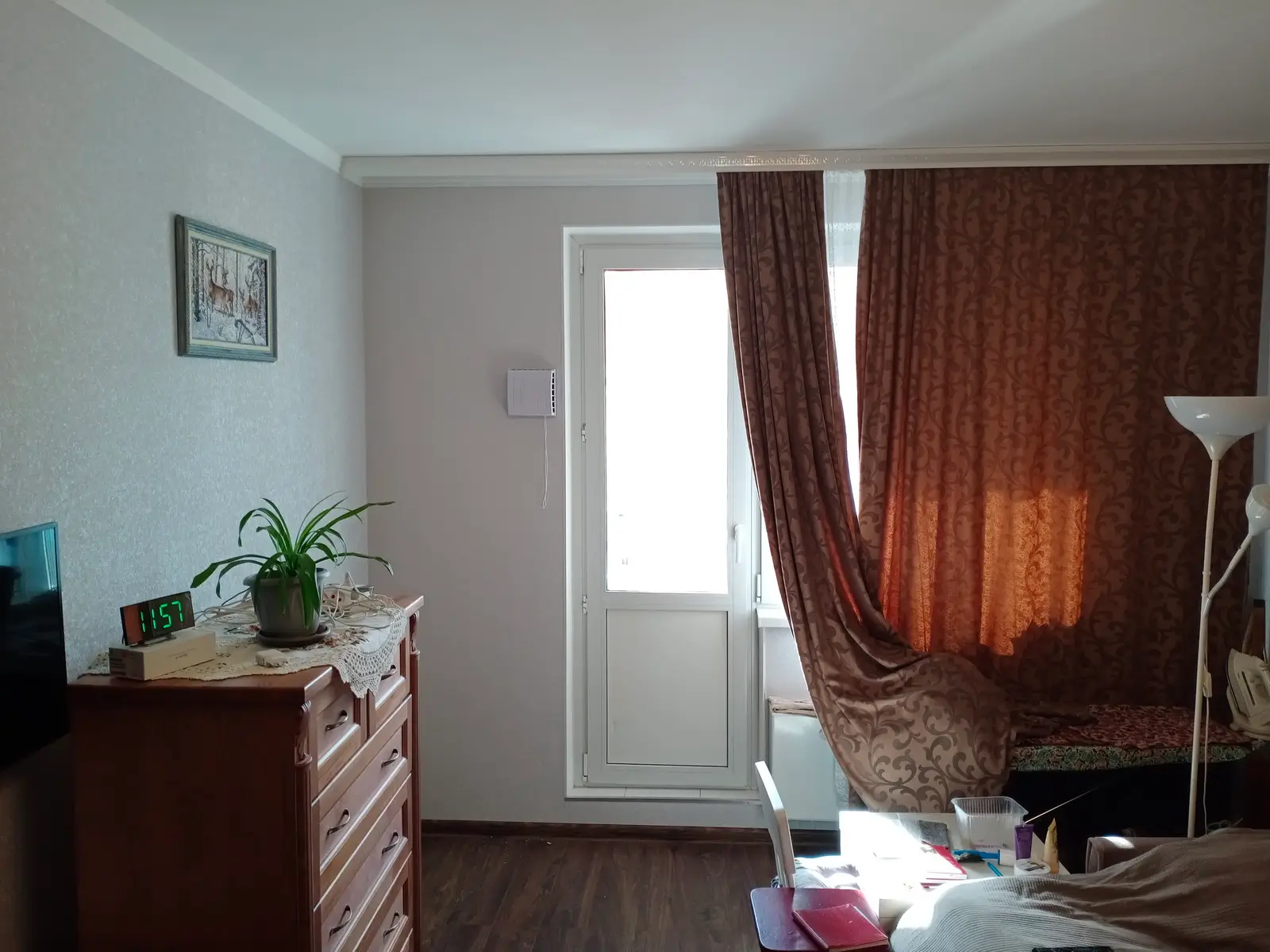

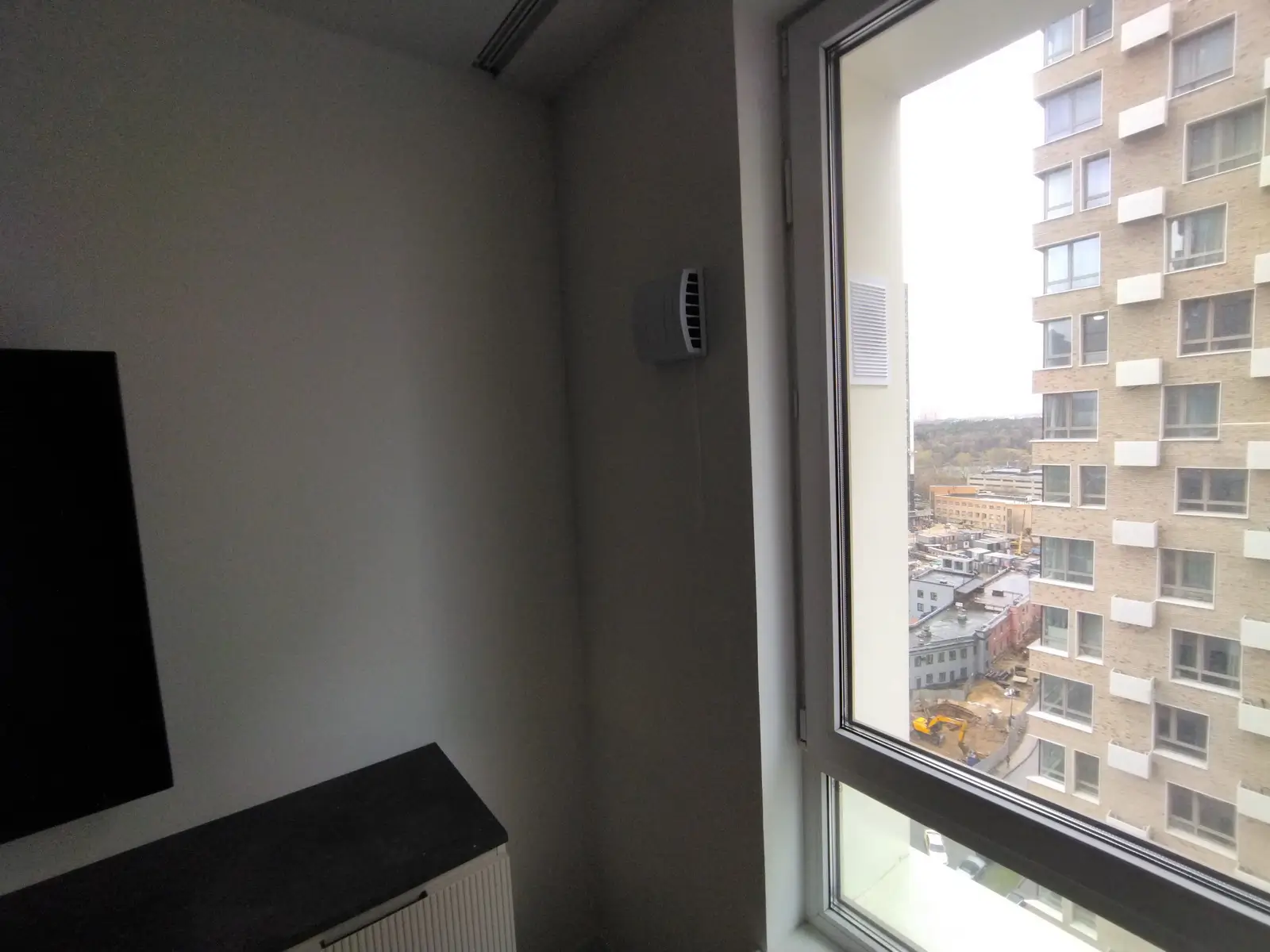

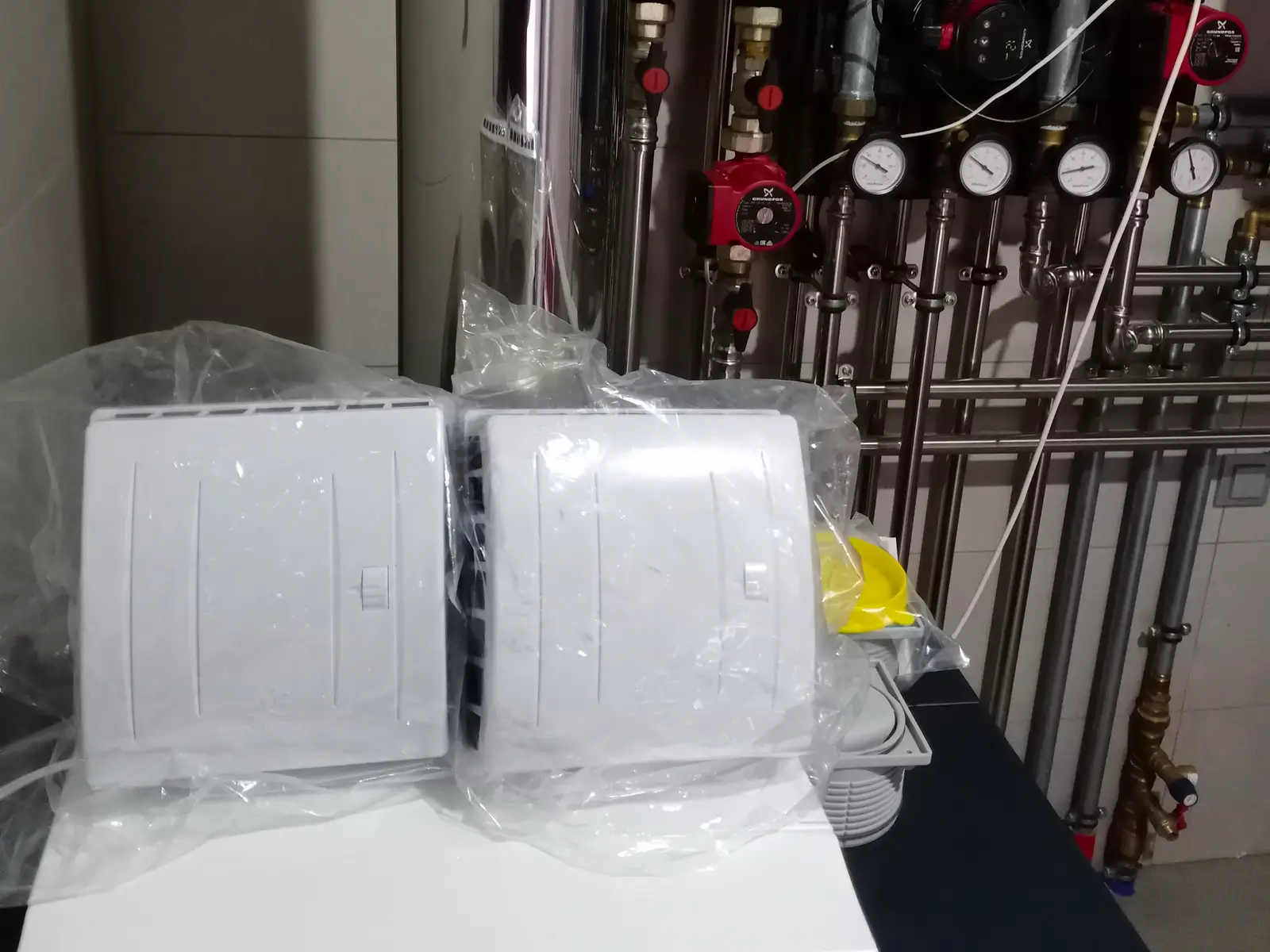

Галерея
Почему в доме душно и сыро?
В погоне за герметичностью и сохранением тепла мы превратили дом в термос. Дом перестал дышать
Большинство неприятностей дома
связаны с нарушением воздухообмена
Герметичные пластиковые окна перекрывают естественную вентиляцию. В результате в доме накапливается влага и удушливый воздух.
Духота в помещении
Запотевшие окна
Плесень и грибок

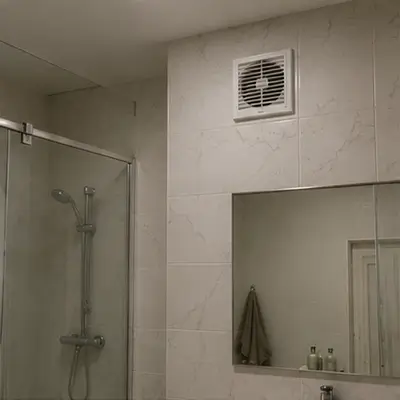

Вытяжка не тянет
Сквозняки от окон
Шум с улицы
Пыль и грязь города
Мухи и комары
Клапан ilmaa поможет устранить первопричину
этих проблем, а не их последствия
Почему приточные клапаны ilmaa называют «Финской форточкой»?
Клапан обеспечивает регулярное поступление воздуха без необходимости постоянно открывать и закрывать окно
При закрытом окне помещение лучше защищено от уличного шума, чем при проветривании через открытую створку
Воздух поступает постепенно и контролируемо, поэтому риск резкого потока холодного воздуха значительно ниже
Клапан работает без постоянного участия человека — не приходится помнить, когда открыть окно и когда его закрыть
Закрытое окно снижает риск проникновения на нижних этажах и риск падения детей из окна на верхних

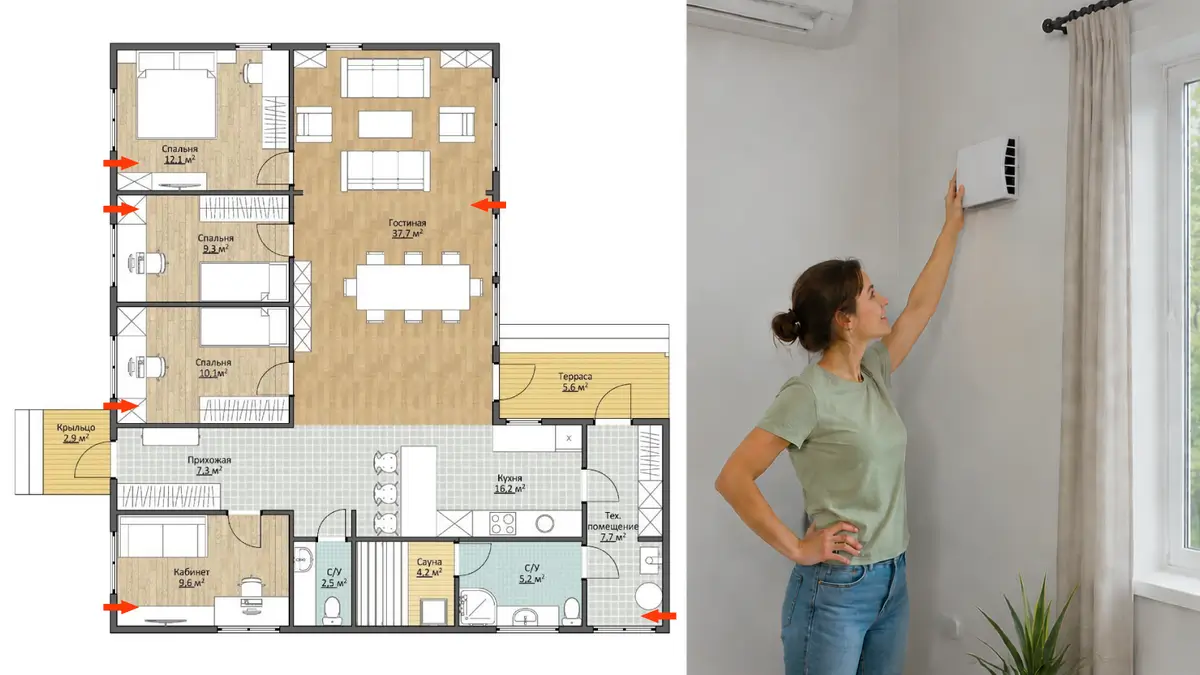

Сколько нужно клапанов?
Один клапан не обеспечит полноценный воздухообмен во всем доме. Эффективная вентиляция работает как система: свежий воздух поступает в спальни и гостиные, проходит через коридоры и удаляется через кухню, ванную и туалет.
Согласно СП 60.13330.2020, для жилых помещений требуется обеспечить необходимый приток наружного воздуха — не менее 30 м³/ч на человека при площади более 20 м² на человека.
Поэтому для бытового подбора можно ориентироваться на простое правило: один клапан на одну жилую комнату, если его производительности достаточно для требуемого воздухообмена. Для 2-комнатной квартиры обычно потребуется 2 клапана, для 3-комнатной — 2–3, для частного дома — несколько клапанов, распределенных по жилым помещениям.
Чем больше правильно установленных клапанов, тем равномернее поступает свежий воздух и тем эффективнее работает вся система вентиляции.
Для котельных, помещений с каминами и другим оборудованием приток рассчитывается отдельно по требованиям к конкретному помещению и оборудованию.
Рекомендации по клапанам
Соблюдение этих простых правил обеспечит правильную работу вентиляции, долгий срок службы оборудования и здоровый микроклимат в вашем доме
Регулярно очищайте клапан и его элементы
Фильтр в оголовке рекомендуется промывать водой один раз в три месяца. Патрубок следует очищать с помощью пылесоса один раз в полгода. Наружную решётку рекомендуется очищать от крупных загрязнений один раз в год
Не закрывайте клапан полностью на длительное время
Полное перекрытие притока воздуха снижает воздухообмен и может привести к повышению концентрации CO₂ и влажности в помещении. Рекомендуется использовать минимальный режим вместо полного закрытия
Не изменяйте конструкцию клапана самостоятельно
Не рекомендуется сверлить дополнительные отверстия, удалять предусмотренные элементы, устанавливать самодельные фильтры или изменять сечение канала. Такие изменения могут ухудшить работу клапана и его расчётные характеристики
Периодически проверяйте работу вытяжной вентиляции
Если приток воздуха через клапан заметно снизился, убедитесь, что вытяжные каналы работают исправно, а вентиляционные решётки не загрязнены. Приточная и вытяжная вентиляция работают как единая система

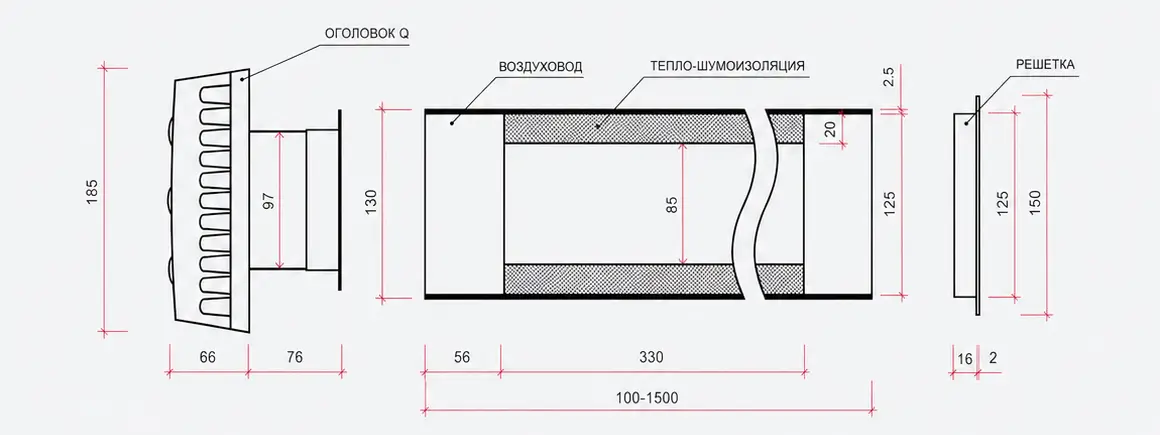

Комплектация и варианты исполнения
На выбор цвета и типы решеток, возможность покраски оголовков по RAL, типы утепления для воздуховодов, размеры комплектов

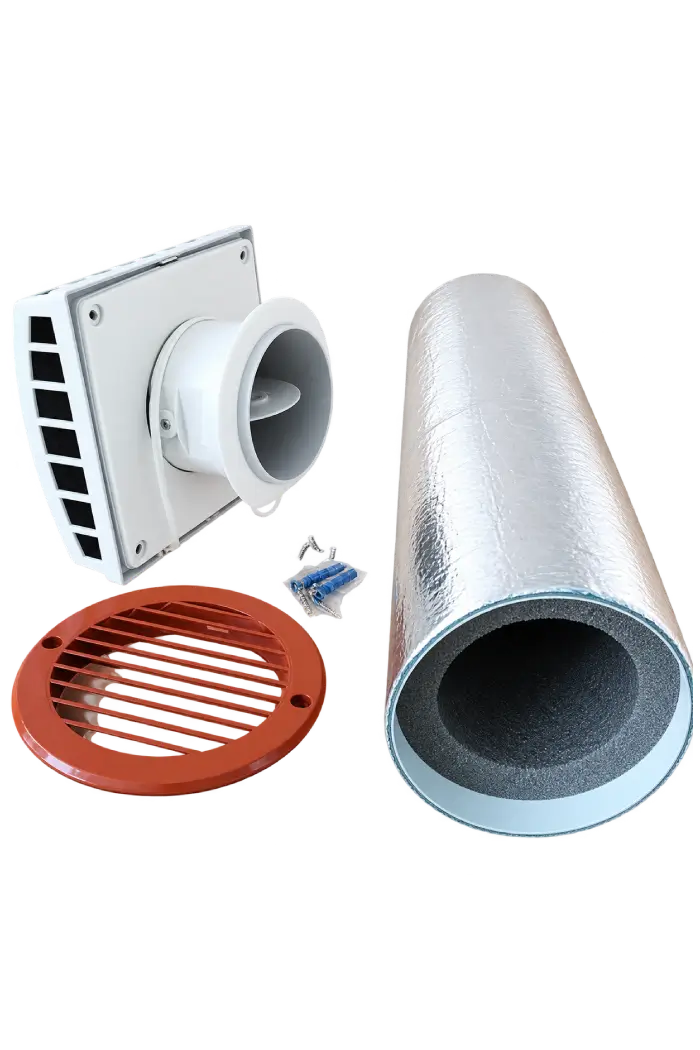

Полный комплект состоит из:
- 1 Оголовока приточного клапана (серии RD, Q, QS)
- 2 Воздуховода из ПВХ-пластика (L = 300, 500, 700, 1000 мм)
- 3 Тепло-шумоизоляции 20 мм из ППЭ (внутри воздуховода)
- 4 Уличной решетки d125 мм из ASA-пластика (не выгорающая)

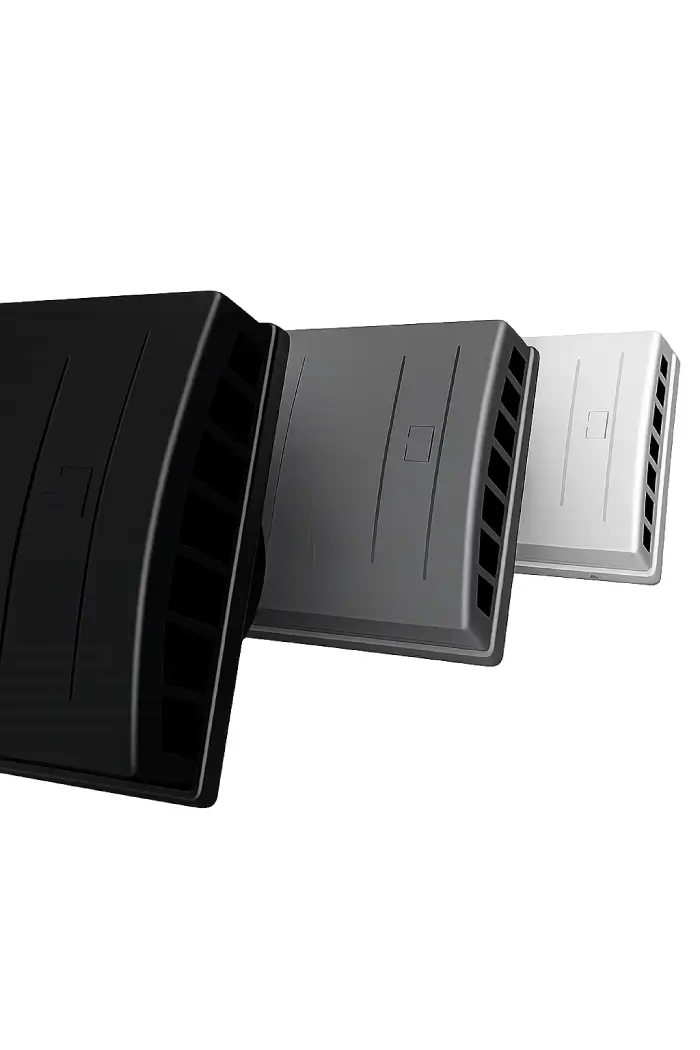

Можно покрасить в любой цвет
Приточный клапан можно покрасить в любой цвет по палитре RAL, чтобы он гармонично сочетался с интерьером и цветом стен, окон или других элементов помещения. Покраска позволяет сделать клапан практически незаметным или, наоборот, подчеркнуть его как часть дизайна интерьера. * Услуга платная, зависит от количества штук под покраску.
На выбор 5 цветов решёток:
- 1 Белый / White (по умолчанию)
- 2 Бежевый / Ivory
- 3 Коричневый / Brown
- 4 Серый / Gray
- 5 Тёмно-оранжевый / Terracotta
-
6
Возможна замена наружной решетки
на любую модель, цвет, материал и размер

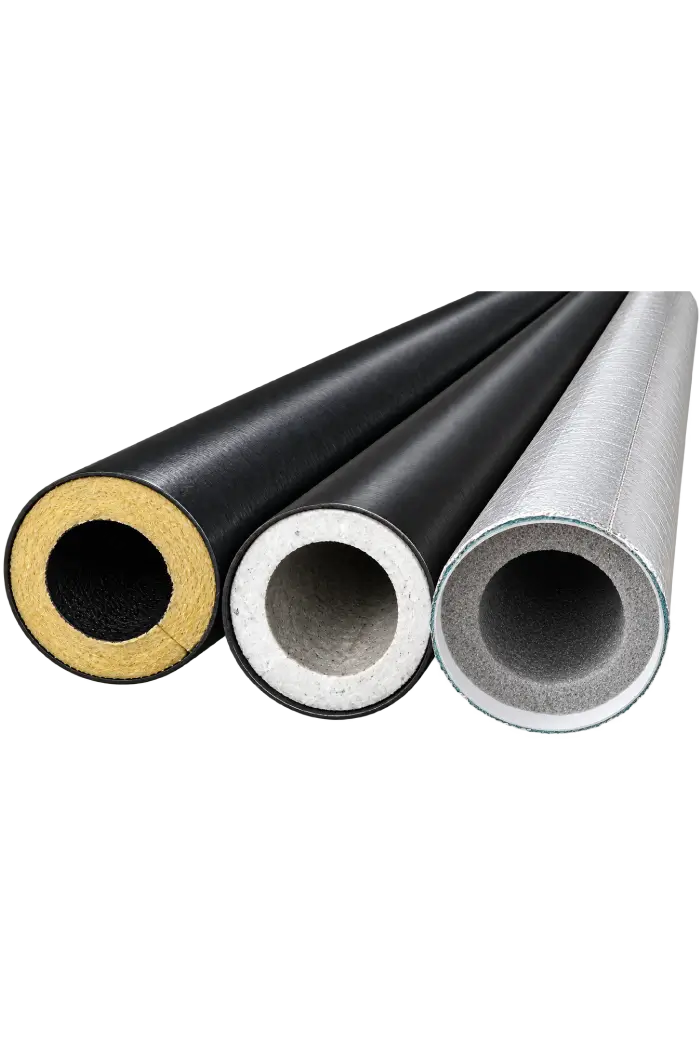

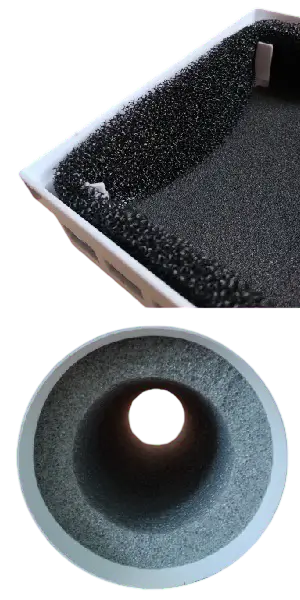

Варианты тепло-
шумоизоляции воздуховода
Хорошо сохраняет тепло и поглощает звук, но имеет волокнистую структуру. При воздействии влаги, вибраций и перепадов температур возможно осыпание и ухудшение теплоизоляционных свойств. Требует дополнительной защиты.
Обеспечивает хорошую теплоизоляцию, но сложнее в монтаже и обслуживании. Поверхность трудно очистить, а качество изоляции сильно зависит от технологии нанесения.
Не имеет волокнистой структуры, устойчив к влаге, не осыпается и легко очищается. Обеспечивает теплоизоляцию и дополнительно снижает передачу шума и вибраций. Оптимально подходит для воздуховодов приточных стеновых клапанов.
Как проходит монтаж?
Разберем можно ли установить клапан самостоятельно или лучше обратиться к профессионалам
Монтаж

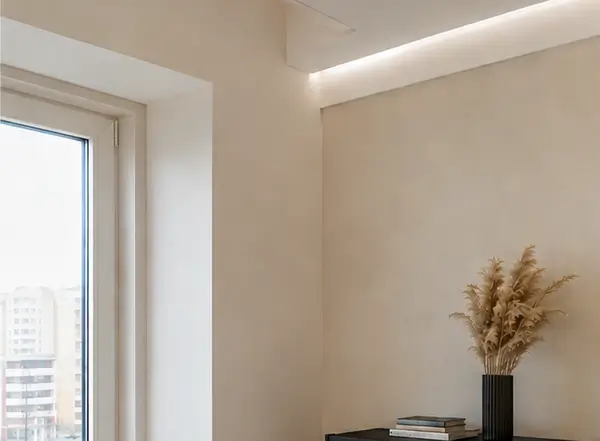

Этап 1. Выбор места
Определяем оптимальное и удобное место для установки приточного клапана. Подготавливаем необходимое оборудование и выполняем разметку

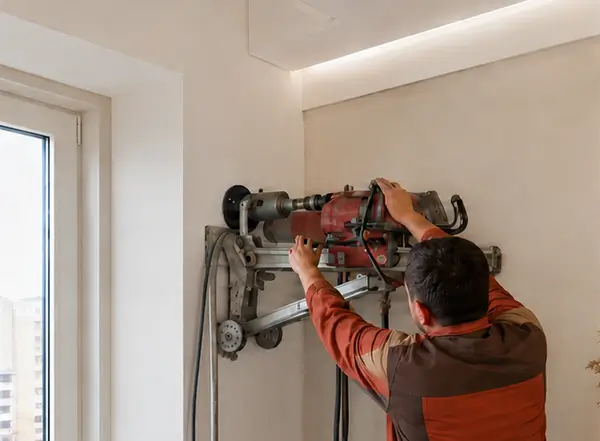

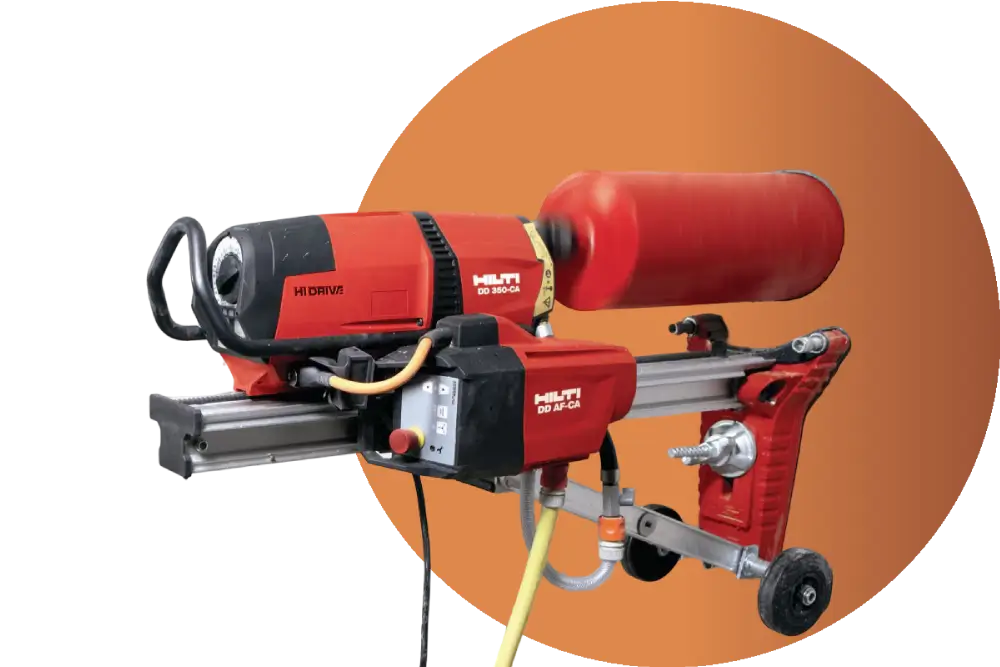

Этап 2. Бурение стены
Методом алмазного бурения создаем сквозной канал диаметром 132 мм, выполняем тепло- и шумоизоляцию, после чего устанавливаем фасадную решетку

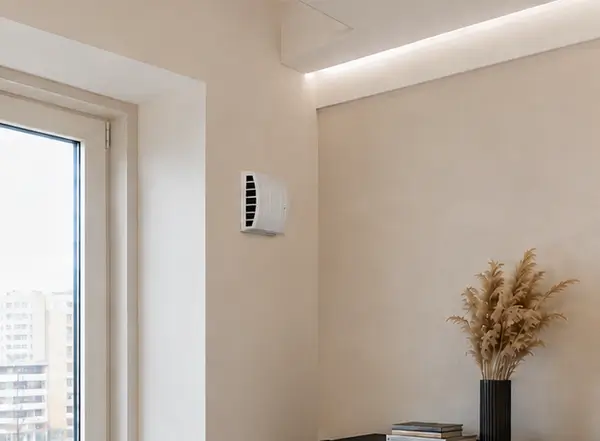

Этап 3. Установка клапана
Соединяем клапан с утепленным воздуховодом, надежно фиксируем его на стене, герметизируем и выполняем финальную регулировку подачи воздуха

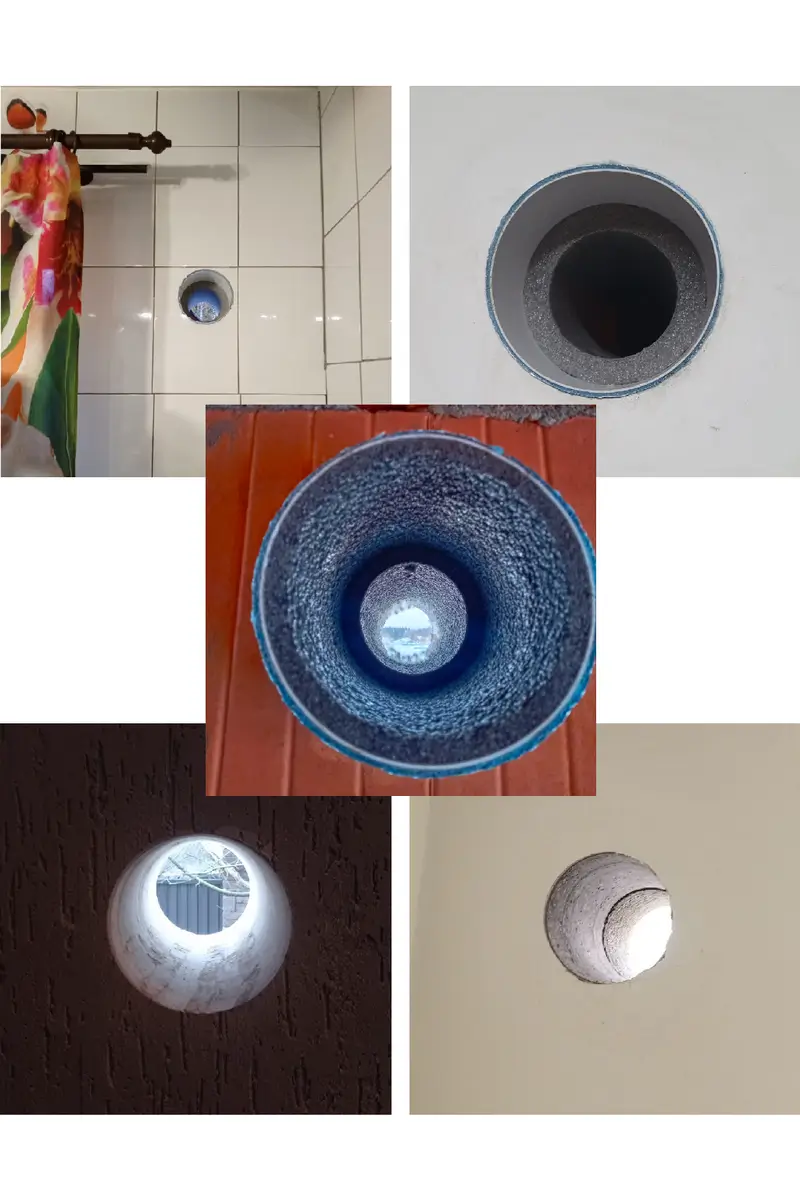

В стене делается аккуратное технологическое отверстие Ø132
В стене выполняется технологическое отверстие Ø132 мм методом профессионального алмазного бурения с уклоном 3° в сторону улицы. Такой уклон обеспечивает отвод возможного конденсата из монтажного канала наружу.
В зависимости от материала стены применяется ручное бурение либо бурение с фиксацией станины. Ручной способ используется для пеноблока, газобетона и других материалов с относительно низкой плотностью; для железобетона, полнотелого кирпича и плотных оснований применяется крепление станины, обеспечивающее точность и стабильность бурения.

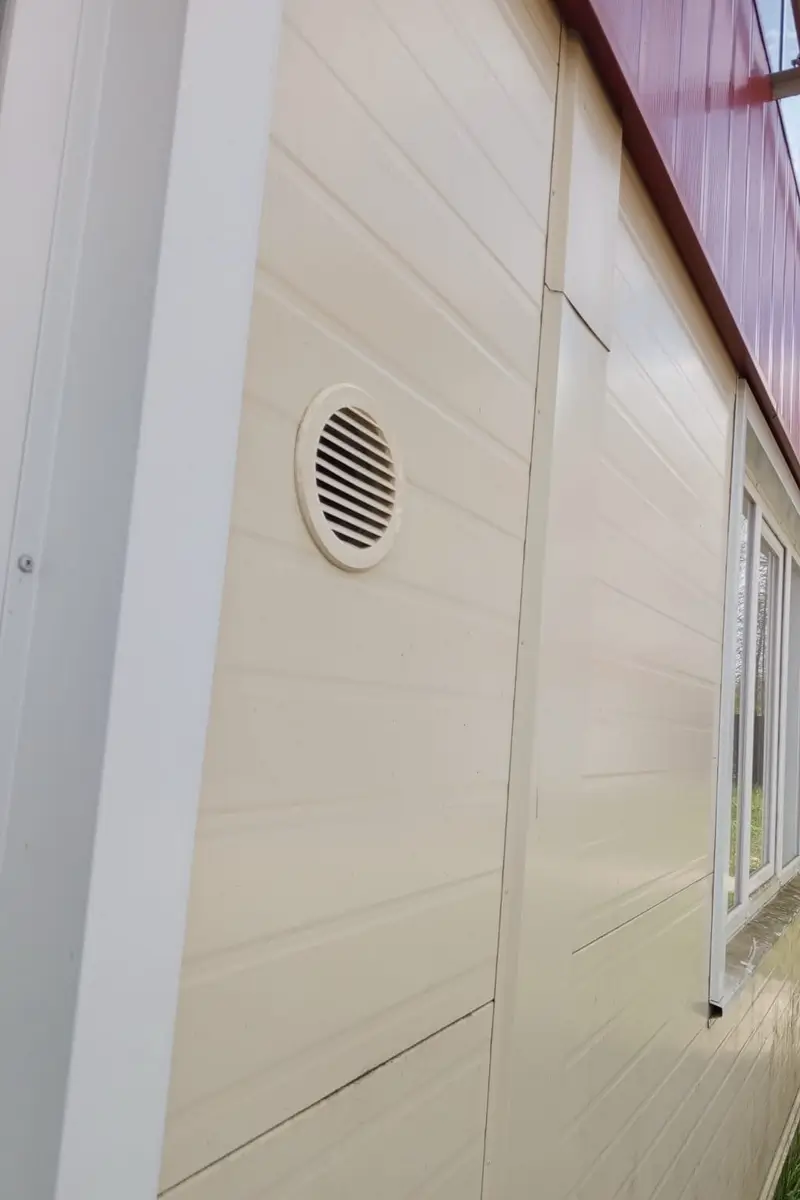

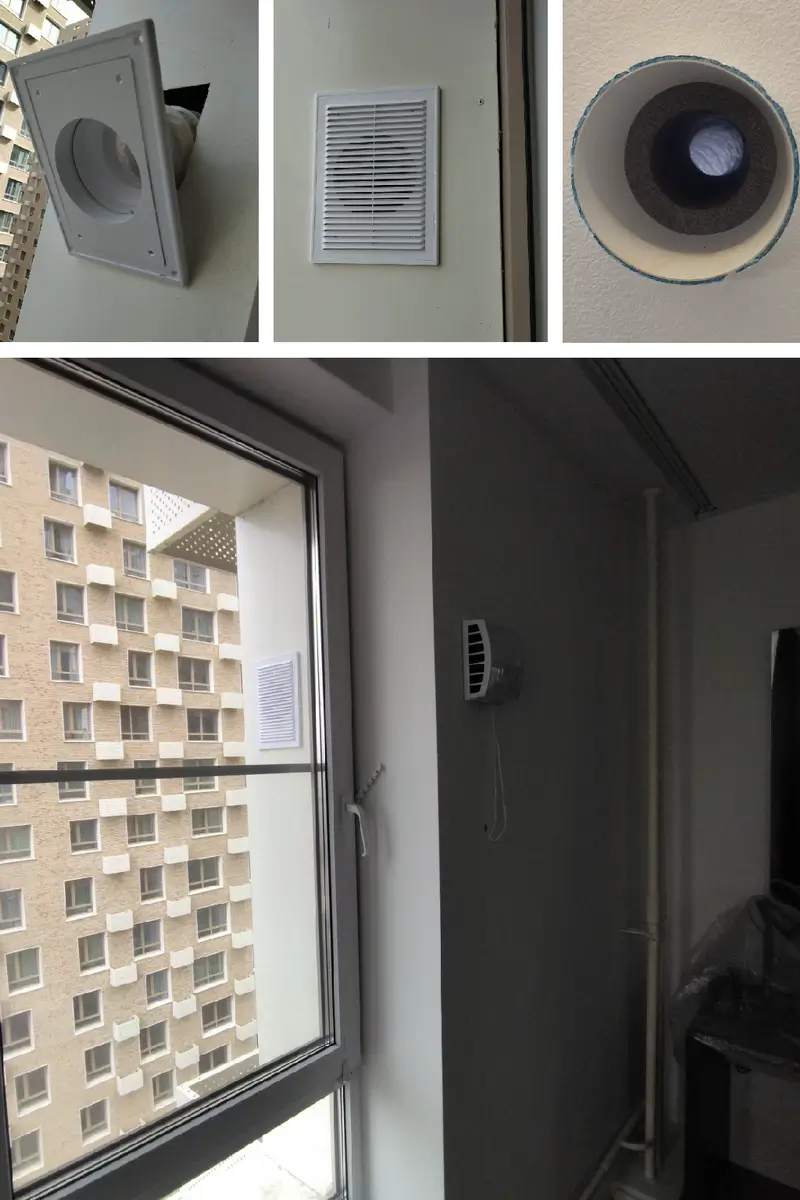

Решетка устанавливается
вровень с фасадом
Наружная решётка подбирается в тон фасада и устанавливается заподлицо с его плоскостью. Ламели ориентированы вниз, что препятствует попаданию атмосферных осадков и птиц в вентиляционный канал.
Такое исполнение позволяет максимально аккуратно интегрировать клапан в архитектуру здания — решётка остаётся практически незаметной и не нарушает внешний вид фасада. По желанию заказчика возможно применение решёток других типов, форм и вариантов исполнения.
В домах с вентилируемым фасадом возможен забор воздуха через откос окна
В домах с вентилируемым фасадом приточный воздух может подаваться через оконный откос, без вывода вентиляционной решётки непосредственно на плоскость фасада. Такой вариант позволяет сохранить целостность и внешний вид облицовки, а все элементы клапана остаются максимально незаметными.
Воздухозабор организуется в зоне оконного откоса с учётом конструкции фасада и узла примыкания окна. Решение подбирается индивидуально для каждого объекта, чтобы обеспечить корректную работу клапана и аккуратный внешний вид.
Профессиональный подход
и внимание к деталям
Мы выполняем монтаж на любом этапе ремонта — от черновых работ до полностью завершённой чистовой отделки. Если интерьер уже готов, используем технологию аккуратного монтажа с пыле- и водосборным кольцом и профессиональным пылесосом — без пыли, загрязнений и повреждения отделки. Это наш премиальный вариант монтажа для готового интерьера.
монтаж
алмазного бурения
от 100 до 1000 мм
без пыли и грязи
Доверьте монтаж профессионалам
Учтём особенности стен, этап ремонта и требования к интерьеру, подберём подходящую технологию и аккуратно установим клапаны
Прайс
на монтаж приточных клапанов
|
1.
Алмазное бурение отверстия Ø132 мм
Толщина стены — до 45 см, высота центра отверстия — до 1.7 м от пола
|
8 500 ₽ |
|---|---|
|
1.1.
Толщина стены 45–90 см
|
+ 3 000 ₽ |
|
1.2.
Толщина стены 90–135 см
|
+ 6 000 ₽ |
|
1.3.
Высота центра отверстия от пола 1.7–2.7 м
|
+ 2 000 ₽ |
|
1.4.
Высота центра отверстия от пола 2.7–3.7 м
|
+ 3 000 ₽ |
|
2.
Применение пылеводосборного кольца и профессионального пылесоса
Для выполнения работ в чистых помещениях
|
4 000 ₽ |
| 3. Вывод воздуховода в откос окна | 6 000 ₽ |
| 4. Установка клапана, воздуховода и фасадной решётки, герметизация швов | 3 500 ₽ |
|
5.
Второй этап монтажа
Финишная установка клапана после завершения ремонта
|
5 000 ₽ |
| 6. Навешивание клапана на готовое отверстие от застройщика | 5 000 ₽ |
| 7. Прокладка трассы воздуховода по балкону | 3 500 ₽/м |
- Транспортные расходы и расходные материалы рассчитываются индивидуально.
- Для твёрдых материалов стен (железобетон, кирпич и др.) бурение осуществляется с креплением станины. После демонтажа крепления может остаться небольшое технологическое отверстие под анкер.
- Для нестандартных условий и материалов (плитка, в том числе кафельная, сэндвич-панели, гипсокартон, пластиковые панели, сайдинг и др.) стоимость работ рассчитывается индивидуально.
- Стоимость монтажа может корректироваться в зависимости от количества установок на объекте.
Вопросы
Контакты
от 1 шт до опта
прямо на ваш объект
со склада за 1 день
бригады по Москве и МО
